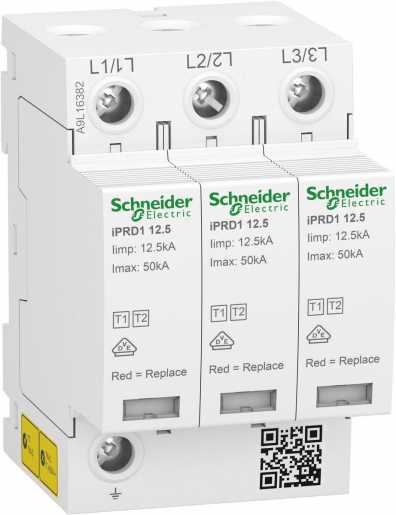

Dieser Überspannungsableiter Acti9 iPRD1 12.5r schützt 3P-Installationen in Wohn- und kleinen Gewerbegebäuden vor direkten und indirekten transienten Überspannungen. Dieses Gerät vom Typ 1+2, das durch einen integrierten Leistungsschalter automatisch geschützt ist, wird für hohe Risikostufen in eingehenden Schalttafeln empfohlen. Es bietet eine Fernmeldung der Meldung Patrone muss gewechselt werden . Dieser vorverdrahtete Überspannungsableiter ermöglicht den schnellen Austausch von Einschubkartuschen, wenn diese beschädigt sind. Es enthält seinen End-of-Life-Sicherheitstrennschalter. Dieser Acti9 iPRD1 12.5r ist mit dem TN-C-Erdungssystem kompatibel. In Verbindung mit Compact NSXm H TM80D beträgt die Schaltleistung 70kA. Der maximale Entladestrom Imax beträgt 50 kA. Der Nennentladestrom von In beträgt 20 kA. Die maximale Dauerbetriebsspannung Uc im Gleichtakt beträgt 350 VAC zwischen Phase und Erde. Der Hochspannungsschutzpegel beträgt 1,5 kV Typ 1+2. Die Bemessungsbetriebsspannung Ue beträgt 230 VAC oder 400 VAC. Die Betriebsfrequenz beträgt 50Hz. Die Abmessungen betragen (B) 54 mm x (H) 89 mm x (T) 69 mm. Die Breite in 9-mm-Abständen beträgt 6. Das Gewicht beträgt 486 g. Die Schutzart ist IP20 und IP40 im modularen Gehäuse. Die Betriebstemperatur beträgt -25°C bis +60°C. Die Lagertemperatur beträgt -40°C bis +80°C. Dieses Produkt entspricht den Normen EN 61643-11 2012 und IEC 61643-11 2011.
| Produktmerkmale | |
|---|---|
| Überverpackung | 4 |
| Hersteller Artikelnummer | A9L16382 |
| Type | A9L16382 |
| Hersteller EAN | 3606481490216 |
| Ursprungsland | CN |
| Netzform sonstige | nein |
| Max. Ableitstoßstrom (8/20) | 50 Kilo-Ampere |
| Zolltarifnummer | 85363030 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Netzform IT | nein |
| Schutzpegel L-N | 1,5 kV |
| Kurzschlussfestigkeit (Isccr) | 50 Kilo-Ampere |
| Anzahl der Leiter (ohne Erde) | 3 |
| Höchste Dauerspannung AC | 350 V |
| Nennspannung AC | 400 V |
| Signalisierung am Gerät | optisch |
| Schutzpegel | 1,5 kV |
| Mit Fernmeldekontakt | ja |
| Montageart | Hutschiene TH35 |
| Netzform TN | nein |
| Baugröße | 3 TE |
| Netzform DC | nein |
| Netzform TT | nein |
| Netzform TN-C | ja |
| Prüfklasse Typ 2 | ja |
| Integrierte Vorsicherung | nein |
| Schutzart (IP) | IP20 |
| Netzform TN-S | nein |
| Netzform TN-C-S | nein |
| Nennableitstoßstrom (8/20) | 20 Kilo-Ampere |
| Schutzpegel N-PE | 1,5 kV |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
- Anzahl der Leiter (ohne Erde)
- 3
- Kurzschlussfestigkeit (Isccr)
- 50 Kilo-Ampere
- Schutzpegel L-N
- 1,5 kV
- Integrierte Vorsicherung
- nein
- Netzform TN-C-S
- nein
- Höchste Dauerspannung AC
- 350 V
- Netzform sonstige
- nein
- Nennspannung AC
- 400 V
- Netzform TN
- nein
- Prüfklasse Typ 2
- ja
- Schutzpegel N-PE
- 1,5 kV
- Nennableitstoßstrom (8/20)
- 20 Kilo-Ampere
- Schutzpegel
- 1,5 kV
- Netzform TN-S
- nein
- Netzform DC
- nein
- Schutzart (IP)
- IP20
- Hersteller
- Schneider Electric
- Max. Leiterquerschnitt flexibel (feindrähtig)
- 25 mm²
- Montageart
- Hutschiene TH35
- Netzform IT
- nein
- Max. Ableitstoßstrom (8/20)
- 50 Kilo-Ampere
- Baugröße
- 3 TE
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
- 35 mm²
- Signalisierung am Gerät
- optisch
- Ursprungsland
- CN
- Netzform TT
- nein
- Mit Fernmeldekontakt
- ja
- Netzform TN-C
- ja
