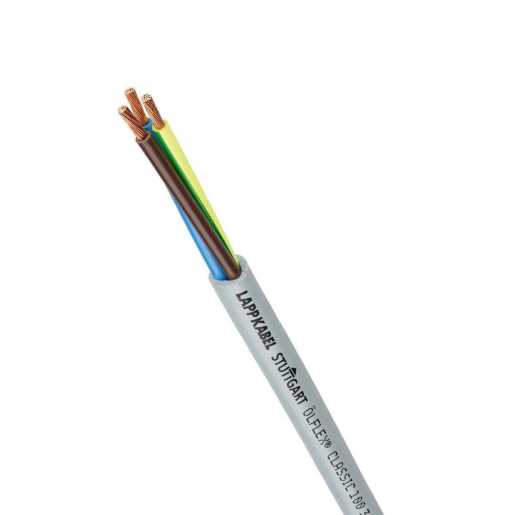

Leitungen sind farbcodierte Steuerleitungen für gelegentlich flexiblen Einsatz und feste Verlegung bei mittlerer mechanischer Beanspruchung. Sie sind unter anderem für den Einsatz in trockenen, feuchten oder nassen Räumen geeignet und sind platzsparend aufgrund kleiner Kabeldurchmesser. Sie dürfen im Freien nur mit UV-Schutz und nur unter Beachtung des angegebenen Temperaturbereichs eingesetzt werden. Bei Raumtemperatur sind sie weitgehend beständig gegen die Einwirkungen von Säuren, Laugen und bestimmten Ölen. ÖLFLEX CLASSIC 100 300/500V Leitungen sind geeignet für gelegentliche, nicht automatisierte Bewegungen. Die maximale Zugbeanspruchung beträgt 15 N/mm² Leiterquerschnitt bei Installation und Betrieb. Die zwangsweise Führung ist nicht zulässig. Anwendungsbereiche: ÖLFLEX CLASSIC 100 300/500V eignen sich besonders als Steuerleitung im Maschinenbau, Anlagenbau, im Kraftwerk, in der Heiz- und Klimatechnik usw. Geeignet für Torsionsanwendungen in Windkraftanlagen (WKA). Die Torsionsbelastung ist auf Applikationen beschränkt, wie sie typischerweise im Loop einer Windkraftanlage auftreten.
| Produktmerkmale | |
|---|---|
| Hersteller Artikelnummer | 0010087 |
| Type | ÖLFL 100 3G 2,5 |
| Hersteller EAN | 4044774534435 |
| Zolltarifnummer | 85446010 |
| Aufmachung | 100 M |
| Kupfergewicht | 7,2 kg pro 100 M |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 144 mm |
| Schirm über Verseilelement | ohne |
| Außendurchmesser ca. | 9,6 mm |
| Ader-Zahl | 3 |
| Ader-Kennzeichnung | Farbe |
| Mantel-Farbe | grau |
| Nennspannung U0 | 450 V |
| Leiter-Form | rund |
| Torsionsschutz | nein |
| Leiternennquerschnitt | 2,5 mm² |
| Verseilelement | Nein |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Kabelgeometrie | rund |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 bis 80 °C |
| Leiter-Oberfläche | blank |
| Kältebeständig nach EN 60811-504+505+506 | ja |
| Raucharm nach EN 61034-2 | nein |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Tragorgan | ohne |
| Leiter-Material | Kupfer |
| Nennspannung U | 750 V |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 38,4 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling | -5 bis 70 °C |
| Halogenfrei nach EN 60754-1/2 | nein |
| Leiter-Klasse | Kl.5 = feindrähtig |
| Mit Schutzleiter | ja |
| Ölbeständig nach EN IEC 60811-404 | nein |
| Gewicht | 161 kg/km |
| Schirm über Verseilung | ohne |
| Halogenfrei | nein |
| Flammwidrig nach IEC 60332-1-2 | ja |
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 bis 70 °C
- Kältebeständig nach EN 60811-504+505+506
- ja
- Nennspannung U
- 750 V
- Hersteller
- Lapp
- Schirm über Verseilung
- ohne
- Kabelgeometrie
- rund
- Torsionsschutz
- nein
- Nennspannung U0
- 450 V
- Mit Schutzleiter
- ja
- Leiter-Klasse
- Kl.5 = feindrähtig
- Raucharm nach EN 61034-2
- nein
- Tragorgan
- ohne
- Flammwidrig nach IEC 60332-1-2
- ja
- Leiter-Material
- Kupfer
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
- 38,4 mm
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -40 bis 80 °C
- Werkstoff der Aderisolation
- Polyvinylchlorid (PVC)
- Leiter-Oberfläche
- blank
- Außendurchmesser ca.
- 9,6 mm
- Mantel-Farbe
- grau
- Kupfergewicht
- 7,2 kg pro 100 M
- Ölbeständig nach EN IEC 60811-404
- nein
- Aufmachung
- 100 M
- Leiter-Form
- rund
- Halogenfrei nach EN 60754-1/2
- nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Halogenfrei
- nein
- Leiternennquerschnitt
- 2,5 mm²
- Ader-Kennzeichnung
- Farbe
- Schirm über Verseilelement
- ohne
- Gewicht
- 161 kg/km
- Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
- 144 mm
- Ader-Zahl
- 3
- Verseilelement
- Nein
