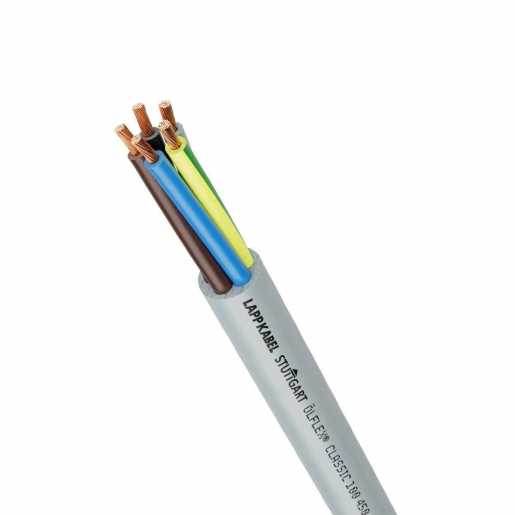

Leitungen sind Anschluss- und Steuerleitungen für gelegentlich flexiblen Einsatz und feste Verlegung bei mittlerer mechanischer Beanspruchung. Sie sind unter anderem für den Einsatz in trockenen, feuchten oder nassen Räumen geeignet. Sie dürfen im Freien nur mit UV-Schutz und nur unter Beachtung des angegebenen Temperaturbereichs eingesetzt werden. Bei Raumtemperatur sind sie weitgehend beständig gegen die Einwirkungen von Säuren, Laugen und bestimmten Ölen. ÖLFLEX CLASSIC 100 450/750V Leitungen sind geeignet für gelegentliche, nicht automatisierte Bewegungen. Die maximale Zugbeanspruchung beträgt 15 N/mm² Leiterquerschnitt bei Installation und Betrieb. Die zwangsweise Führung ist nicht zulässig. Anwendungsbereiche: ÖLFLEX CLASSIC 100 450/750V eignen sich besonders als Kontroll-, Steuer- und flexible Anschlussleitung im Werkzeug-maschinenbau, Anlagenbau, im Kraftwerk, in der Heiz- und Klimatechnik usw. Geeignet für Torsionsanwendungen in Windkraftanlagen (WKA). Die Torsionsbelastung ist auf Applikationen beschränkt, wie sie typischerweise im Loop einer Windkraftanlage auftreten.
| Produktmerkmale | |
|---|---|
| Hersteller Artikelnummer | 00100893 |
| Type | ÖLFL 100 5G 2,5 |
| Hersteller EAN | 4044774534534 |
| Zolltarifnummer | 85446010 |
| Aufmachung | 100 M |
| Kupfergewicht | 12, kg pro 100 M |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 47,2 mm |
| Torsionsschutz | nein |
| Tragorgan | ohne |
| Leiter-Form | rund |
| Mantel-Farbe | grau |
| Leiter-Oberfläche | blank |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Halogenfrei nach EN 60754-1/2 | nein |
| Verseilelement | Nein |
| Ader-Zahl | 5 |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 177 mm |
| Ader-Kennzeichnung | Farbe |
| Mit Schutzleiter | ja |
| Kabelgeometrie | rund |
| Leiternennquerschnitt | 2,5 mm² |
| Zul. Kabelaußentemperatur bei Montage/Handling | -5 bis 70 °C |
| Nennspannung U | 750 V |
| Ölbeständig nach EN IEC 60811-404 | nein |
| Kältebeständig nach EN 60811-504+505+506 | ja |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 bis 80 °C |
| Leiter-Klasse | Kl.5 = feindrähtig |
| Raucharm nach EN 61034-2 | nein |
| Leiter-Material | Kupfer |
| Schirm über Verseilelement | ohne |
| Nennspannung U0 | 450 V |
| Außendurchmesser ca. | 11,8 mm |
| Schirm über Verseilung | ohne |
| Gewicht | 242 kg/km |
| Halogenfrei | nein |
| Flammwidrig nach IEC 60332-1-2 | ja |
- Ader-Zahl
- 5
- Halogenfrei nach EN 60754-1/2
- nein
- Leiternennquerschnitt
- 2,5 mm²
- Werkstoff der Aderisolation
- Polyvinylchlorid (PVC)
- Hersteller
- Lapp
- Ader-Kennzeichnung
- Farbe
- Torsionsschutz
- nein
- Verseilelement
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Nennspannung U
- 750 V
- Gewicht
- 242 kg/km
- Leiter-Form
- rund
- Schirm über Verseilelement
- ohne
- Leiter-Oberfläche
- blank
- Außendurchmesser ca.
- 11,8 mm
- Kabelgeometrie
- rund
- Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
- 177 mm
- Halogenfrei
- nein
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -40 bis 80 °C
- Mit Schutzleiter
- ja
- Aufmachung
- 100 M
- Mantel-Farbe
- grau
- Kupfergewicht
- 12, kg pro 100 M
- Leiter-Material
- Kupfer
- Leiter-Klasse
- Kl.5 = feindrähtig
- Ölbeständig nach EN IEC 60811-404
- nein
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 bis 70 °C
- Tragorgan
- ohne
- Raucharm nach EN 61034-2
- nein
- Flammwidrig nach IEC 60332-1-2
- ja
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
- 47,2 mm
- Nennspannung U0
- 450 V
- Kältebeständig nach EN 60811-504+505+506
- ja
- Schirm über Verseilung
- ohne
