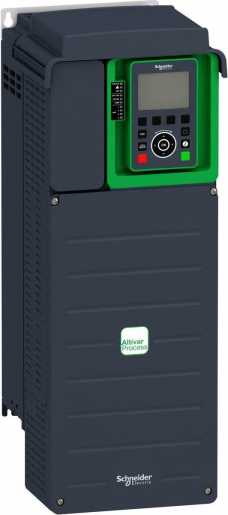

Die Serie ATV600 beinhaltet Frequenzumrichter für die Wandmontage für 3-phasige Synchron- und Asynchronmotoren, eigens entwickelt für Marktsegmente wie Wasser & Abwasser, Öl & Gas, Bergbau, Mineralien und Metalle sowie die Lebensmittel- und Getränkeindustrie. Durch die integrierten Sicherheits- und Automatisierungsfunktionen erfüllen sie die Anforderungen der meisten Anwendungen. Diverse optionale Kommunikationskarten ermöglichen die nahtlose Integration in die gängigsten Automatisierungsarchitekturen. Altivar Prozess-Frequenzumrichter zeichnen sich durch zahlreiche konfigurierbare E/As und applikationsspezifische Funktionen aus, wodurch eine Anpassung an spezifische Anwendungen erleichtert wird. Das vorrangige Anwendungsgebiet der ATV600-Produktfamilie sind Pumpen wie z.B. Kreiselpumpen, Tauchpumpen, Exzenterschneckenpumpen, Stangenpumpen, Schlammpumpen, usw. sowie Lüfter und Kompressoren.
| Produktmerkmale | |
|---|---|
| Type | ATV630D22N4 |
| Produktlinie(n) | Altivar Process ATV600 |
| Hersteller Artikelnummer | ATV630D22N4 |
| Hersteller EAN | 3606480701405 |
| Zolltarifnummer | 85044095 |
| Ursprungsland | IN |
| 4-Quadrantenbetrieb möglich | ja |
| Unterstützt Protokoll für KNX | nein |
| Unterstützt Protokoll für PROFIsafe | nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Tiefe | 232 mm |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Mit Bedienelement | ja |
| Abgegebene Leistung bei Bemessungsausgangsspannung | 22 kW |
| Unterstützt Protokoll für CAN | nein |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Unterstützt Protokoll für INTERBUS-Safety | nein |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Breite | 211 mm |
| Unterstützt Protokoll für SUCONET | nein |
| Anzahl der HW-Schnittstellen PROFINET | 0 |
| Netzspannung | 380 bis 480 V |
| Unterstützt Protokoll für PROFINET IO | ja |
| Ausgangsphasenzahl | 3 |
| Unterstützt Protokoll für SafetyBUS p | nein |
| Unterstützt Protokoll für Foundation Fieldbus | nein |
| Max. Ausgangsfrequenz | 500 Hz |
| Unterstützt Protokoll für Modbus | ja |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 22 kW |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für PROFINET CBA | nein |
| Bemessungsausgangsstrom | 46,3 A |
| Unterstützt Protokoll für Data-Highway | nein |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Eingangsphasenzahl | 3 |
| Höhe | 546 mm |
| Schutzart (IP) | IP21 |
| Unterstützt Protokoll für TCP/IP | ja |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 22 kW |
| Unterstützt Protokoll für AS-Interface Safety at Work | nein |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für LON | nein |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Art des Umrichters | U-Umrichter |
| Anzahl der HW-Schnittstellen USB | 0 |
| Mit optischer Schnittstelle | nein |
| Netzfrequenz | 50/60 Hz |
| Mit PC-Anschluss | nein |
| Unterstützt Protokoll für sonstige Bussysteme | nein |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Unterstützt Protokoll für DeviceNet Safety | nein |
| Einsatz im Industriebereich zulässig | ja |
| Bremschopper integriert | nein |
| Unterstützt Protokoll für DeviceNet | ja |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Unterstützt Protokoll für INTERBUS | nein |
| Unterstützt Protokoll für ASI | nein |
| Unterstützt Protokoll für SERCOS | nein |
| Max. Ausgangsspannung | 480 V |
| Nennausgangsstrom I2N | 46,3 A |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Eingänge | 6 |
| Anzahl der analogen Ausgänge | 2 |
- Anzahl der HW-Schnittstellen seriell RS-232
- 0
- Anzahl der HW-Schnittstellen seriell RS-422
- 0
- Anzahl der analogen Eingänge
- 3
- Relative symmetrische Netzfrequenztoleranz
- 5 %
- Anzahl der HW-Schnittstellen seriell TTY
- 0
- Anzahl der HW-Schnittstellen Industrial Ethernet
- 1
- Unterstützt Protokoll für DeviceNet Safety
- nein
- 4-Quadrantenbetrieb möglich
- ja
- Unterstützt Protokoll für DeviceNet
- ja
- Eingangsphasenzahl
- 3
- Produktlinie(n)
- Altivar Process ATV600
- Anzahl der HW-Schnittstellen seriell RS-485
- 1
- Mit optischer Schnittstelle
- nein
- Unterstützt Protokoll für EtherNet/IP
- ja
- Höhe
- 546 mm
- Unterstützt Protokoll für Modbus
- ja
- Relative symmetrische Netzspannungstoleranz
- 10 %
- Schutzart (IP)
- IP21
- Unterstützt Protokoll für SUCONET
- nein
- Netzspannung
- 380 bis 480 V
- Unterstützt Protokoll für INTERBUS
- nein
- Unterstützt Protokoll für LON
- nein
- Unterstützt Protokoll für PROFIBUS
- ja
- Anzahl der digitalen Eingänge
- 6
- Anzahl der analogen Ausgänge
- 2
- Unterstützt Protokoll für AS-Interface Safety at Work
- nein
- Netzfrequenz
- 50/60 Hz
- Unterstützt Protokoll für SafetyBUS p
- nein
- Einsatz im Industriebereich zulässig
- ja
- Unterstützt Protokoll für KNX
- nein
- Unterstützt Protokoll für Foundation Fieldbus
- nein
- Mit Bedienelement
- ja
- Unterstützt Protokoll für SERCOS
- nein
- Max. Ausgangsfrequenz
- 500 Hz
- Max. Ausgangsspannung
- 480 V
- Anzahl der HW-Schnittstellen USB
- 0
- Anzahl der HW-Schnittstellen sonstige
- 0
- Anzahl der HW-Schnittstellen parallel
- 0
- Breite
- 211 mm
- Bemessungsausgangsstrom
- 46,3 A
- Unterstützt Protokoll für PROFIsafe
- nein
- Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung
- 22 kW
- Ursprungsland
- IN
- Mit PC-Anschluss
- nein
- Unterstützt Protokoll für CAN
- nein
- Anzahl der HW-Schnittstellen PROFINET
- 0
- Hersteller
- Schneider Electric
- Unterstützt Protokoll für PROFINET IO
- ja
- Unterstützt Protokoll für INTERBUS-Safety
- nein
- Abgegebene Leistung bei Bemessungsausgangsspannung
- 22 kW
- Bremschopper integriert
- nein
- Unterstützt Protokoll für TCP/IP
- ja
- Unterstützt Protokoll für Data-Highway
- nein
- Unterstützt Protokoll für sonstige Bussysteme
- nein
- Tiefe
- 232 mm
- Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung
- 22 kW
- Nennausgangsstrom I2N
- 46,3 A
- Art des Umrichters
- U-Umrichter
- Ausgangsphasenzahl
- 3
- Unterstützt Protokoll für ASI
- nein
- Unterstützt Protokoll für PROFINET CBA
- nein
- Einsatz im Wohn- und Gewerbebereich zulässig
- ja
