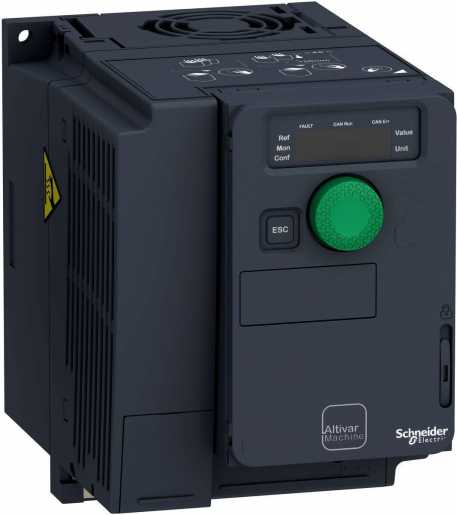

Der Altivar 320 Frequenzumrichter bietet eine Reihe von „Out-of-the-Box“-Funktionalitäten für den Bau effektiverer Maschinen zu optimierten Kosten, Vereinfachte Installation – die Auswahl zwischen zwei Formfaktoren. (Kompakt- oder Buchbauform) garantiert unabhängig von mechanischen Einschränkungen die effiziente Einpassung in verschiedene Schaltschrankaufbauten. Umfassende Anschlussmöglichkeiten über zahlreiche Ethernetbasierte (Modbus TCP, Ethernet/IP, Profinet, EtherCAT) oder serielle (Modbus RTU, CANopen, Profibus DP, DeviceNet) Netzwerke. Zuverlässige Motorregelung für Asynchron- und Synchronmotoren. Garant für erstklassige Leistung bei einfacher „Plug-and-Play“- Inbetriebnahme.
| Produktmerkmale | |
|---|---|
| Überverpackung | 30 |
| Produktlinie(n) | Altivar 320 |
| Type | ATV320U04N4C |
| Hersteller Artikelnummer | ATV320U04N4C |
| Hersteller EAN | 3606480966712 |
| Ursprungsland | ID |
| Zolltarifnummer | 85044095 |
| Netzspannung | 380 bis 500 V |
| Netzfrequenz | 50/60 Hz |
| Eingangsphasenzahl | 3 |
| Ausgangsphasenzahl | 3 |
| Max. Ausgangsfrequenz | 599 Hz |
| Max. Ausgangsspannung | 500 V |
| Nennausgangsstrom I2N | 1,5 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 0,37 kW |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 6 |
| Mit Bedienelement | ja |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Unterstützt Protokoll für TCP/IP | nein |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für CAN | ja |
| Unterstützt Protokoll für INTERBUS | nein |
| Unterstützt Protokoll für ASI | nein |
| Unterstützt Protokoll für KNX | nein |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für Data-Highway | nein |
| Unterstützt Protokoll für DeviceNet | ja |
| Unterstützt Protokoll für SUCONET | nein |
| Unterstützt Protokoll für LON | nein |
| Unterstützt Protokoll für PROFINET IO | ja |
| Unterstützt Protokoll für PROFINET CBA | nein |
| Unterstützt Protokoll für SERCOS | nein |
| Unterstützt Protokoll für Foundation Fieldbus | nein |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für AS-Interface Safety at Work | nein |
| Unterstützt Protokoll für DeviceNet Safety | nein |
| Unterstützt Protokoll für INTERBUS-Safety | nein |
| Unterstützt Protokoll für PROFIsafe | nein |
| Unterstützt Protokoll für SafetyBUS p | nein |
| Unterstützt Protokoll für BACnet | nein |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen PROFINET | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Mit optischer Schnittstelle | nein |
| Mit PC-Anschluss | ja |
| Bremschopper integriert | nein |
| 4-Quadrantenbetrieb möglich | ja |
| Art des Umrichters | U-Umrichter |
| Schutzart (IP) | IP20 |
| Höhe | 142 mm |
| Breite | 105 mm |
| Tiefe | 158 mm |
| Bemessungsausgangsstrom | 1,5 A |
| Abgegebene Leistung bei Bemessungsausgangsspannung | 0,37 kW |
- Unterstützt Protokoll für INTERBUS
- nein
- Unterstützt Protokoll für SERCOS
- nein
- Anzahl der HW-Schnittstellen USB
- 0
- Unterstützt Protokoll für LON
- nein
- Unterstützt Protokoll für Data-Highway
- nein
- Mit PC-Anschluss
- ja
- Max. Ausgangsspannung
- 500 V
- Einsatz im Industriebereich zulässig
- ja
- Anzahl der HW-Schnittstellen sonstige
- 1
- Hersteller
- Schneider Electric
- Abgegebene Leistung bei Bemessungsausgangsspannung
- 0,37 kW
- Anzahl der HW-Schnittstellen seriell RS-232
- 0
- Eingangsphasenzahl
- 3
- Bremschopper integriert
- nein
- Relative symmetrische Netzspannungstoleranz
- 10 %
- Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung
- 0 kW
- Relative symmetrische Netzfrequenztoleranz
- 5 %
- Anzahl der analogen Ausgänge
- 1
- Anzahl der digitalen Eingänge
- 6
- Anzahl der digitalen Ausgänge
- 1
- Produktlinie(n)
- Altivar 320
- Unterstützt Protokoll für PROFINET CBA
- nein
- Schutzart (IP)
- IP20
- Unterstützt Protokoll für SUCONET
- nein
- Unterstützt Protokoll für EtherNet/IP
- ja
- Unterstützt Protokoll für DeviceNet
- ja
- Ursprungsland
- ID
- Unterstützt Protokoll für DeviceNet Safety
- nein
- Nennausgangsstrom I2N
- 1,5 A
- Netzfrequenz
- 50/60 Hz
- Unterstützt Protokoll für BACnet
- nein
- Anzahl der HW-Schnittstellen Industrial Ethernet
- 1
- Einsatz im Wohn- und Gewerbebereich zulässig
- ja
- Anzahl der HW-Schnittstellen PROFINET
- 0
- Unterstützt Protokoll für PROFINET IO
- ja
- Unterstützt Protokoll für PROFIsafe
- nein
- Anzahl der HW-Schnittstellen parallel
- 0
- Unterstützt Protokoll für CAN
- ja
- Unterstützt Protokoll für sonstige Bussysteme
- ja
- Art des Umrichters
- U-Umrichter
- Unterstützt Protokoll für Foundation Fieldbus
- nein
- Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung
- 0,37 kW
- Mit Bedienelement
- ja
- Unterstützt Protokoll für AS-Interface Safety at Work
- nein
- Bemessungsausgangsstrom
- 1,5 A
- Mit optischer Schnittstelle
- nein
- Anzahl der HW-Schnittstellen seriell TTY
- 0
- Unterstützt Protokoll für Modbus
- ja
- Max. Ausgangsfrequenz
- 599 Hz
- Anzahl der HW-Schnittstellen seriell RS-422
- 0
- Breite
- 105 mm
- Netzspannung
- 380 bis 500 V
- Tiefe
- 158 mm
- Unterstützt Protokoll für KNX
- nein
- Unterstützt Protokoll für PROFIBUS
- ja
- Unterstützt Protokoll für ASI
- nein
- Unterstützt Protokoll für INTERBUS-Safety
- nein
- Anzahl der HW-Schnittstellen seriell RS-485
- 1
- Unterstützt Protokoll für TCP/IP
- nein
- Unterstützt Protokoll für SafetyBUS p
- nein
- Höhe
- 142 mm
- 4-Quadrantenbetrieb möglich
- ja
- Ausgangsphasenzahl
- 3
- Anzahl der analogen Eingänge
- 3
