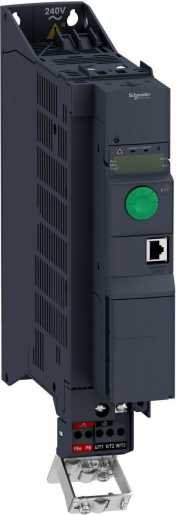

Der Altivar Machine ATV320 ist ein Frequenzumrichter in Schutzart IP20 für Drehstrom-Asynchron- und Synchronmotoren von 0,18 bis 15 kW. Der Umrichter ist robust, einfach in Betrieb zu nehmen, und bietet die Möglichkeit zur Integration in die gängigsten Automatisierungsarchitekturen. Die Serie ATV320 ist insbesonders für die Anforderungen von Anwendungen mit einfachen Industriemaschinen geeignet. Darüber hinaus integriert Altivar Machine ATV320 viele praktische Funktionen, sodass erweiterte Anwendungsanforderungen abgedeckt werden können. Bis 4kW stehen die Geräte der Serie ATV320 in Buchbauform und in Kompaktbauform zur Verfügung. Kommunikationsprotokolle CANopen und Modbus RTU sind bereits integriert - optional stehen die gängigsten Feldbus-Systeme zur Verfügung. Einfache, einheitliche, zuverlässige Motorsteuerung für Asynchron- und Synchronmotoren. Die Umrichter Altivar Machine ATV320 bieten standardmäßig innovative Funktionen inkl. Sicherheits- und Steuerungssystemfunktionen.
| Produktmerkmale | |
|---|---|
| Überverpackung | 20 |
| Produktlinie(n) | Altivar 320 |
| Type | ATV320U30N4B |
| Hersteller Artikelnummer | ATV320U30N4B |
| Hersteller EAN | 3606480931277 |
| Ursprungsland | ID |
| Zolltarifnummer | 85044095 |
| Netzspannung | 380 bis 500 V |
| Netzfrequenz | 50/60 Hz |
| Eingangsphasenzahl | 3 |
| Ausgangsphasenzahl | 3 |
| Max. Ausgangsfrequenz | 599 Hz |
| Max. Ausgangsspannung | 500 V |
| Nennausgangsstrom I2N | 7,1 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 3 kW |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 6 |
| Mit Bedienelement | ja |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Unterstützt Protokoll für TCP/IP | nein |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für CAN | ja |
| Unterstützt Protokoll für INTERBUS | nein |
| Unterstützt Protokoll für ASI | nein |
| Unterstützt Protokoll für KNX | nein |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für Data-Highway | nein |
| Unterstützt Protokoll für DeviceNet | ja |
| Unterstützt Protokoll für SUCONET | nein |
| Unterstützt Protokoll für LON | nein |
| Unterstützt Protokoll für PROFINET IO | ja |
| Unterstützt Protokoll für PROFINET CBA | nein |
| Unterstützt Protokoll für SERCOS | nein |
| Unterstützt Protokoll für Foundation Fieldbus | nein |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für AS-Interface Safety at Work | nein |
| Unterstützt Protokoll für DeviceNet Safety | nein |
| Unterstützt Protokoll für INTERBUS-Safety | nein |
| Unterstützt Protokoll für PROFIsafe | nein |
| Unterstützt Protokoll für SafetyBUS p | nein |
| Unterstützt Protokoll für BACnet | nein |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen PROFINET | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Mit optischer Schnittstelle | nein |
| Mit PC-Anschluss | ja |
| Bremschopper integriert | nein |
| 4-Quadrantenbetrieb möglich | ja |
| Art des Umrichters | U-Umrichter |
| Schutzart (IP) | IP20 |
| Höhe | 325 mm |
| Breite | 60 mm |
| Tiefe | 245 mm |
| Abgegebene Leistung bei Bemessungsausgangsspannung | 3 kW |
| Bemessungsausgangsstrom | 7,1 A |
- Produktlinie(n)
- Altivar 320
- Unterstützt Protokoll für PROFIsafe
- nein
- Mit optischer Schnittstelle
- nein
- Relative symmetrische Netzspannungstoleranz
- 10 %
- Unterstützt Protokoll für SUCONET
- nein
- Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung
- 3 kW
- Unterstützt Protokoll für LON
- nein
- Art des Umrichters
- U-Umrichter
- Bemessungsausgangsstrom
- 7,1 A
- Anzahl der digitalen Eingänge
- 6
- Anzahl der digitalen Ausgänge
- 1
- Anzahl der HW-Schnittstellen parallel
- 0
- Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung
- 0 kW
- Unterstützt Protokoll für BACnet
- nein
- Unterstützt Protokoll für DeviceNet
- ja
- Eingangsphasenzahl
- 3
- Ausgangsphasenzahl
- 3
- Unterstützt Protokoll für KNX
- nein
- Anzahl der HW-Schnittstellen seriell RS-232
- 0
- Unterstützt Protokoll für SERCOS
- nein
- Anzahl der HW-Schnittstellen seriell RS-422
- 0
- Hersteller
- Schneider Electric
- Unterstützt Protokoll für SafetyBUS p
- nein
- Höhe
- 325 mm
- Unterstützt Protokoll für PROFINET IO
- ja
- Anzahl der HW-Schnittstellen PROFINET
- 0
- Unterstützt Protokoll für INTERBUS
- nein
- Anzahl der analogen Eingänge
- 3
- Max. Ausgangsspannung
- 500 V
- Abgegebene Leistung bei Bemessungsausgangsspannung
- 3 kW
- Mit PC-Anschluss
- ja
- Einsatz im Industriebereich zulässig
- ja
- Unterstützt Protokoll für INTERBUS-Safety
- nein
- Unterstützt Protokoll für Modbus
- ja
- Nennausgangsstrom I2N
- 7,1 A
- Unterstützt Protokoll für Data-Highway
- nein
- Bremschopper integriert
- nein
- Unterstützt Protokoll für AS-Interface Safety at Work
- nein
- Anzahl der HW-Schnittstellen sonstige
- 1
- Unterstützt Protokoll für PROFINET CBA
- nein
- Anzahl der HW-Schnittstellen USB
- 0
- Unterstützt Protokoll für ASI
- nein
- Schutzart (IP)
- IP20
- Breite
- 60 mm
- Netzfrequenz
- 50/60 Hz
- Unterstützt Protokoll für sonstige Bussysteme
- ja
- Anzahl der HW-Schnittstellen seriell TTY
- 0
- Unterstützt Protokoll für PROFIBUS
- ja
- Unterstützt Protokoll für TCP/IP
- nein
- Anzahl der analogen Ausgänge
- 1
- Max. Ausgangsfrequenz
- 599 Hz
- Tiefe
- 245 mm
- Mit Bedienelement
- ja
- Netzspannung
- 380 bis 500 V
- Anzahl der HW-Schnittstellen Industrial Ethernet
- 1
- Ursprungsland
- ID
- Unterstützt Protokoll für DeviceNet Safety
- nein
- 4-Quadrantenbetrieb möglich
- ja
- Unterstützt Protokoll für CAN
- ja
- Unterstützt Protokoll für EtherNet/IP
- ja
- Relative symmetrische Netzfrequenztoleranz
- 5 %
- Anzahl der HW-Schnittstellen seriell RS-485
- 1
- Einsatz im Wohn- und Gewerbebereich zulässig
- ja
- Unterstützt Protokoll für Foundation Fieldbus
- nein
