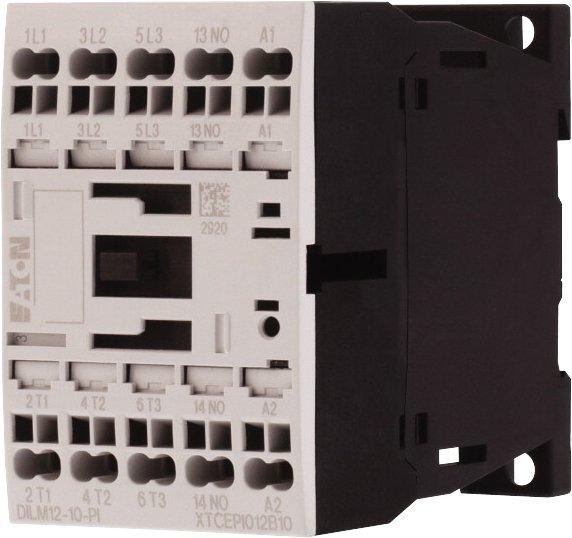

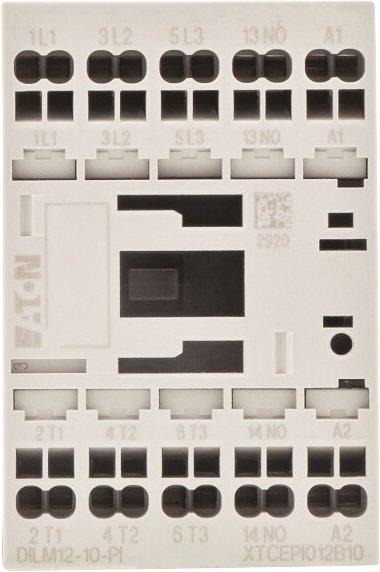

Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, kombinierbar mit Hilfsschalter: DILM12-XHI…-PI, DILM32-XHI…-PI, DILA-XHI(V)…-PI, Kontaktbestückung S = Schließer: 1 S, Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung.
| Produktmerkmale | |
|---|---|
| Hersteller Artikelnummer | 199239 |
| Hersteller EAN | 4015081973231 |
| Type | DILM12-10(230V50HZ,2 |
| Ursprungsland | RO |
| Zolltarifnummer | 85364900 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 7 A |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Bemessungssteuerspeisespannung bei DC | 0 V |
| Geeignet für Reiheneinbau | nein |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 3 kW |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungssteuerspeisespannung bei AC 60 Hz | 240 V |
| Bemessungssteuerspeisespannung bei AC 50 Hz | 230 V |
| Spannungsart zur Betätigung | AC |
- Ursprungsland
- RO
- Anschlussart Hauptstromkreis
- Federzuganschluss
- Bemessungssteuerspeisespannung bei AC 60 Hz
- 240 V
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 12 A
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 7 A
- Geeignet für Reiheneinbau
- nein
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 5,5 kW
- Bemessungssteuerspeisespannung bei DC
- 0 V
- Anzahl der Hilfskontakte als Schließer
- 1
- Spannungsart zur Betätigung
- AC
- Anzahl der Hilfskontakte als Öffner
- 1
- Bemessungssteuerspeisespannung bei AC 50 Hz
- 230 V
- Anzahl der Schließer als Hauptkontakte
- 3
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 22 A
- Bemessungsbetriebsleistung Ie bei AC-4, 400 V
- 3 kW
- Anzahl der Öffner als Hauptkontakte
- 0
- Hersteller
- Eaton
