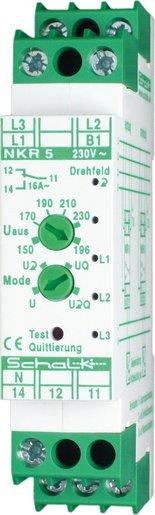

Die Netzüberwachungsrelais werden zur Überwachung von ein- bis dreiphasigen Netzen eingesetzt. Beim Einsatz in einem Drehstromnetz kann zusätzlich zur Spannung die Phasenlage überwacht werden. Die Schaltschwelle kann von 150 bis 230V frei, oder auf einen definierten Festwert von 196V (DIN VDE) eingestellt werden. Beim NKR 5 wird der Zustand der Phasenspannungen und der Drehfeldrichtung über 4 LEDs angezeigt. Ein Phasenausfall wird optisch durch eine blinkende LED gespeichert. Das Relais schaltet entweder automatisch nach Spannungswiederkehr, oder erst nach Quittierung durch den internen oder einen externen Taster ein (Fehlerspeicher-Funktion).
Produktmerkmale | |
---|---|
Überverpackung | 10 |
Type | NKR 5 NKR509 |
Hersteller Artikelnummer | NKR509 |
Hersteller EAN | 4046929301046 |
Ursprungsland | DE |
Zolltarifnummer | 85364900 |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Mit abnehmbaren Klemmen | nein |
1-Phasen-Unterspannung möglich | ja |
3-Phasen-Unterspannung möglich | ja |
1-Phasen-Fenster möglich | ja |
3-Phasen-Fenster möglich | ja |
Enthält Funktion Gleichspannung-Unterspannung | nein |
Enthält Funktion Gleichspannung-Überspannung | nein |
Enthält Funktion Gleichspannung-Fenster | nein |
Spannungsmessbereich 1 | 150 bis 230 V |
Spannungsmessbereich 2 | 196 V |
Spannungsart des Messbereichs | AC |
Bemessungssteuerspeisespannung bei AC 50 Hz | 140 bis 250 V |
Bemessungssteuerspeisespannung bei AC 60 Hz | 140 bis 250 V |
Spannungsart zur Betätigung | AC |
Ansprechwert Spannung | 150 bis 230 V |
Max. zulässige Rückfallverzögerungszeit | 0,5 s |
Anzahl der Kontakte als Schließer | 1 |
Anzahl der Kontakte als Wechsler | 1 |
Breite | 18 mm |
Höhe | 88 mm |
Tiefe | 55 mm |
- Höhe
- 88 mm
- Max. zulässige Rückfallverzögerungszeit
- 0,5 s
- Spannungsart des Messbereichs
- AC
- Spannungsart zur Betätigung
- AC
- Bemessungssteuerspeisespannung bei AC 60 Hz
- 140 bis 250 V
- Mit abnehmbaren Klemmen
- nein
- 3-Phasen-Unterspannung möglich
- ja
- 1-Phasen-Unterspannung möglich
- ja
- 1-Phasen-Fenster möglich
- ja
- Ansprechwert Spannung
- 150 bis 230 V
- Spannungsmessbereich 2
- 196 V
- Anzahl der Kontakte als Schließer
- 1
- Enthält Funktion Gleichspannung-Überspannung
- nein
- Ursprungsland
- DE
- Tiefe
- 55 mm
- Ausführung des elektrischen Anschlusses
- Schraubanschluss
- Enthält Funktion Gleichspannung-Unterspannung
- nein
- Hersteller
- Schalk
- Anzahl der Kontakte als Wechsler
- 1
- Spannungsmessbereich 1
- 150 bis 230 V
- Breite
- 18 mm
- 3-Phasen-Fenster möglich
- ja
- Enthält Funktion Gleichspannung-Fenster
- nein
- Bemessungssteuerspeisespannung bei AC 50 Hz
- 140 bis 250 V
