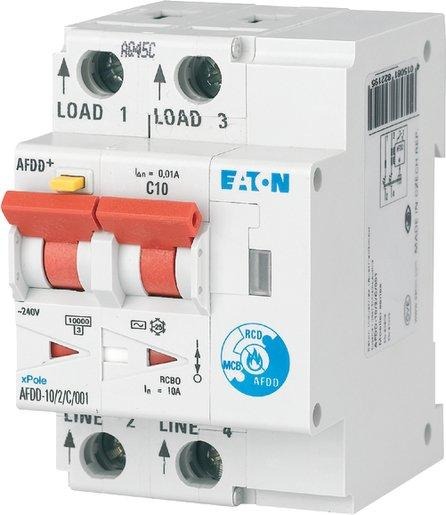

Ein Brandschutzschalter (AFDD, Arc Fault Detection Device) nach IEC/EN 62606 schließt nun die große Lücke im Schutz gegen thermische Auswirkungen und ist in der Lage, einen durch einen Fehlerlichtbogen erzeugten Strom zu erkennen und abzuschalten. Diese Ströme sind etwas kleiner oder in derselben Größe des Nennstroms, weisen aber ein entscheidendes Merkmal auf, das sie von herkömmlichen Fehlerströmen und Kurzschlüssen unterscheidet. Ein erkennbarer Anteil an höheren Frequenzen, welcher dem normalen Nennstrom überlagert ist, kann mittels digitaler Detektionseinheit erkannt werden. Somit können auch die von der Stromstärke unauffälligen aber brandgefährlichen Fehlerlichtbögen aus seriellen oder parallelen Fehlern erkannt und abgeschaltet werden.
| Produktmerkmale | |
|---|---|
| Hersteller Artikelnummer | 187168 |
| Hersteller EAN | 4015081822171 |
| Type | AFDD-10/2/B/003-A |
| Zolltarifnummer | 85480090 |
| Ursprungsland | CZ |
| Bemessungsabschaltvermögen nach EN 60898 | 10 Kilo-Ampere |
| Bemessungsstrom | 10 A |
| Bemessungsspannung Zusatzeinrichtung | 230 V |
| Schutzart (IP) | IP20 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 0 Kilo-Ampere |
| Auslösecharakteristik | B |
| Verschmutzungsgrad | 2 |
| Bemessungsspannung | 230 V |
| Mitschaltender Neutralleiter | nein |
| Bemessungsschaltstrom Zusatzeinrichtung | 0 A |
| Fehlerstrom-Typ | A |
| Breite in Teilungseinheiten | 3 |
| Zusatzeinrichtungen werkseitig angebaut | Brandschutzschalter |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Polzahl | 2 |
| Frequenz | 50 Hz |
| Einbautiefe | 67 mm |
| Steuerspannungsart Zusatzeinrichtung | AC |
| Bemessungsfehlerstrom | 0,03 A |
| Bemessungsabschaltvermögen nach EN 61009 | 10 Kilo-Ampere |
- Auslösecharakteristik
- B
- Bemessungsschaltstrom Zusatzeinrichtung
- 0 A
- Zusatzeinrichtungen werkseitig angebaut
- Brandschutzschalter
- Bemessungsabschaltvermögen nach EN 60898
- 10 Kilo-Ampere
- Verschmutzungsgrad
- 2
- Überspannungskategorie
- 3
- Polzahl
- 2
- Bemessungsabschaltvermögen nach IEC 60947-2
- 0 Kilo-Ampere
- Energiebegrenzungsklasse
- 3
- Bemessungsstrom
- 10 A
- Frequenz
- 50 Hz
- Mitschaltender Neutralleiter
- nein
- Bemessungsspannung Zusatzeinrichtung
- 230 V
- Einbautiefe
- 67 mm
- Ursprungsland
- CZ
- Bemessungsfehlerstrom
- 0,03 A
- Fehlerstrom-Typ
- A
- Schutzart (IP)
- IP20
- Bemessungsabschaltvermögen nach EN 61009
- 10 Kilo-Ampere
- Bemessungsspannung
- 230 V
- Hersteller
- Eaton
- Steuerspannungsart Zusatzeinrichtung
- AC
- Breite in Teilungseinheiten
- 3
