Eine Klemmenleiste für die Funktionseinheit, ein Steckverbinder für die Kabelbaumfertigung. In der Endmontage sind lediglich noch die zwei Einheiten zusammenzurasten - wie Steckverbinder. Fertig! Ob in den Anwendungsbereichen Bahntechnik, Maschinenbau oder Schiffsbau – allen dient die Z-Reihe von Weidmüller optimal. Denn sie ist einfach, sicher und schnell im Anschluss, problemlos im Handling und praxisgerecht im System. Modulare und flexible Anschlusstechniken sind dort besonders gefragt, wo ganze Funktionseinheiten vorgefertigt oder ausgetauscht werden sollen.
| Produktmerkmale | |
|---|---|
| Überverpackung | 50 |
| Hersteller Artikelnummer | 1815150000 |
| Hersteller EAN | 4032248340774 |

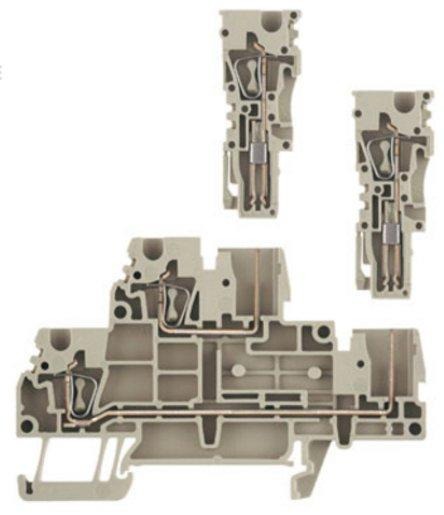

| Type | ZDT 2.5/2 |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Breite/Rastermaß | 5,1 mm |
| Höhe bei niedrigstbauender Montageart | 52,5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Bemessungsspannung | 500 V |
| Farbe | beige |
| Montageart | Hutschiene TH35 |
| Zolltarifnummer | 85366990 |
| Ursprungsland | CZ |
| Länge | 80,5 mm |
| Explosionsgeprüfte Ausführung 'Ex e' | nein |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | -50 bis 120 °C |
| Bemessungsstrom In | 24 A |
| Anschlussposition | oben |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 mm² |
| Etagen intern gebrückt | nein |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
- Breite/Rastermaß
- 5,1 mm
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 0,5 bis 4 mm²
- Ausführung elektrischer Anschluss 1
- Federzuganschluss
- Anschließbarer Leiterquerschnitt eindrähtig
- 0,5 bis 4 mm²
- Anschlussposition
- oben
- Werkstoff des Isolierkörpers
- Thermoplast
- Länge
- 80,5 mm
- Farbe
- beige
- Anzahl der Klemmstellen je Etage
- 2
- Brennbarkeitsklasse des Isolierstoffs nach UL 94
- V0
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
- 0,5 bis 4 mm²
- Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
- 0,5 bis 2,5 mm²
- Etagen intern gebrückt
- nein
- Montageart
- Hutschiene TH35
- Explosionsgeprüfte Ausführung 'Ex e'
- nein
- Höhe bei niedrigstbauender Montageart
- 52,5 mm
- Betriebstemperatur
- -50 bis 120 °C
- Bemessungsspannung
- 500 V
- Hersteller
- Weidmüller
- Bemessungsstrom In
- 24 A
- Abschlussplatte erforderlich
- ja
- Ursprungsland
- CZ
- Anzahl der Etagen
- 2
