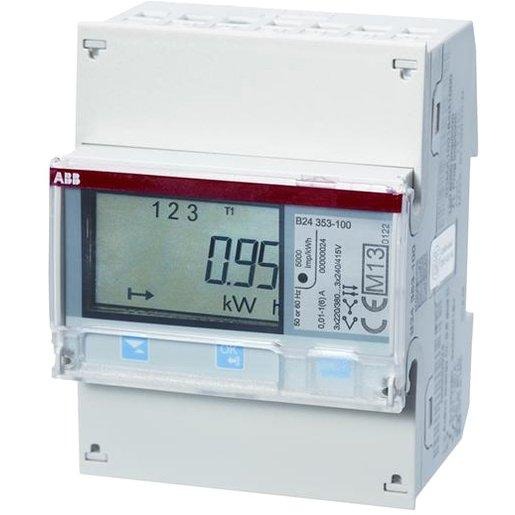

Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Wandler-Anschluss CT (Wandlerverhältnis für Strom konfigurierbar) bis maximal 6 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1), Leistungen, Ströme, Spannungen (L-L, L-N) und Frequenz sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte Schnittstelle RS485 (Modbus RTU) oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat einen Ausgang. Dieser kann wahlweise als Impulsausgang zur Ausgabe der Wirkenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Der Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 4 DIN-Module.
| Produktmerkmale | |
|---|---|
| Hersteller Artikelnummer | 2CMA100178R1000 |
| Type | B24 112-100 |
| Hersteller EAN | 7392696001786 |
| Ursprungsland | SE |
| Zolltarifnummer | 90283090 |
| Montageart | REG |
| Anzeigeart | digital |
| Anzahl der Stellen | 7 |
| Breite in Teilungseinheiten | 4 |
| Maximalstrom (Imax) | 6 A |
| Frequenz | 47,5 bis 63 Hz |
| Geeignet für | Bezug |
| Genauigkeitsklasse | B |
| Ausführung | Messwandler |
| Ausführung der Schnittstelle | RS-485 |
| Zulassung | Measuring Instruments Directive |
| Geeicht | ja |
| Rücklaufsperre | ja |
| Tarifausführung | Eintarif |
| Energieart | Wirkleistung |
| Schutzart (IP) | IP20 |
| Zählertyp | elektronisch |
| Impulsausgang | elektrisch |
| Impulsart | S0 |
| Impulsrate | 1 bis 9999 Imp/kV Ah |
| Polart | Dreileiter/Vierleiter |
| Messungsart Lastgang | ja |
| EDL40-Signatur | nein |
| Mit Sperrcode | nein |
| Nennspannung (Un) N-L | 176 bis 276 V |
| Nennspannung (Un) L-L | 400 bis 400 V |
| Nennstrom (In) | 1 A |
