Fehlerstromschutzschalter des Typs A lösen bei bei sinusförmigen Wechselfehlerströmen UND zusätzlich bei pulsierenden Gleichfehlerströmen aus - daher ist Typ A gegenüber dem Gerätetyp AC unbedingt zu bevorzugen. FI-Blöcke des Typs F erfassen darüber hinaus noch Fehlerströme, die aus einem Frequenzgemisch von Frequenzen bis 1 kHz bestehen. Für den Personen-, Sach-, Brandschutz und zusätzlichen Schutz bei direktem Berühren werden FI-Schutzschalter mit einem Bemessungsfehlerstrom von maximal 30 mA eingesetzt. Geräte mit einem Bemessungsfehlerstrom von maximal 300 mA werden zum vorbeugenden Brandschutz bei Isolationsfehlern eingesetzt. FI-Blöcke werden mit Leitungsschutzschaltern der Charakteristiken A, B, C und D kombiniert, soweit diese im LS-Programm zur Verfügung stehen. Die beiden Komponenten werden ohne Werkzeug einfach zusammengesteckt. Sie bilden dann eine Kombination aus FI-Schutzschalter und Leitungsschutzschalter für Personen-, Brand- und Leitungsschutz. Die Dimensionierung des Bemessungsfehlerstromes richtet sich nach der Anlagengröße.
| Produktmerkmale | |
|---|---|

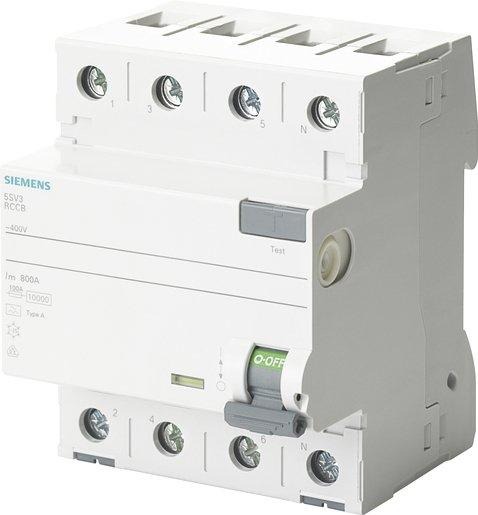

| Hersteller Artikelnummer | 5SV3344-3 |
| Type | 5SV3344-3 |
| Hersteller EAN | 4001869484464 |
| Ursprungsland | DE |
| Zolltarifnummer | 85362010 |
| Kurzzeitverzögerter Typ | ja |
| Bemessungsstrom | 40 A |
| Frequenz | 50 Hz |
| Bemessungsspannung | 400 V |
| Kurzschlussfestigkeit (Icw) | 10 Kilo-Ampere |
| Schutzart (IP) | IP20 |
| Bemessungsfehlerstrom | 30 mA |
| Einbautiefe | 70 mm |
| Selektiver-Typ | nein |
| Baugröße (nach DIN 43880) | 1 |
| Stoßstromfestigkeit | 3 Kilo-Ampere |
| Polzahl | 4 |
| Zusatzeinrichtungen möglich | ja |
| Montageart | DIN-Schiene |
| Breite in Teilungseinheiten | 4 |
| Fehlerstrom-Typ | F |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 bis 35 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 bis 35 mm² |
| Umgebungstemperatur während des Betriebs | -25 bis 45 °C |
| Mit Verriegelungsvorrichtung | ja |
- Polzahl
- 4
- Bemessungsfehlerstrom
- 30 mA
- Zusatzeinrichtungen möglich
- ja
- Anschließbarer Leiterquerschnitt eindrähtig
- 0,75 bis 35 mm²
- Fehlerstrom-Typ
- F
- Frequenz
- 50 Hz
- Kurzzeitverzögerter Typ
- ja
- Selektiver-Typ
- nein
- Bemessungsstrom
- 40 A
- Hersteller
- Siemens
- Bemessungsspannung
- 400 V
- Baugröße (nach DIN 43880)
- 1
- Montageart
- DIN-Schiene
- Kurzschlussfestigkeit (Icw)
- 10 Kilo-Ampere
- Breite in Teilungseinheiten
- 4
- Umgebungstemperatur während des Betriebs
- -25 bis 45 °C
- Mit Verriegelungsvorrichtung
- ja
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 0,75 bis 35 mm²
- Ursprungsland
- DE
- Stoßstromfestigkeit
- 3 Kilo-Ampere
- Einbautiefe
- 70 mm
- Schutzart (IP)
- IP20
