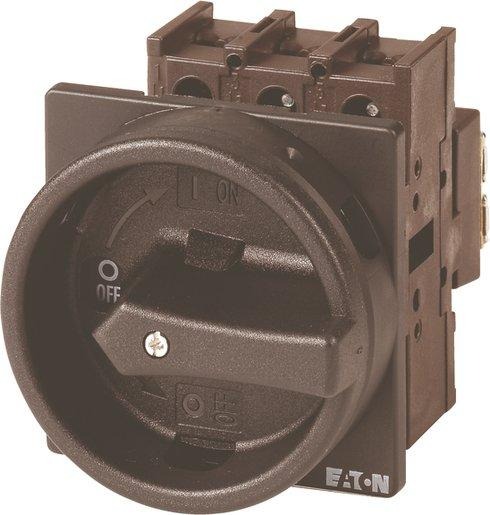

Hauptschalter/Lasttrennschalter Ein-Aus nach IEC/EN 60947-3, 690V/32A, Schutzart Front IP65, Griff schwarz mit Sperrkranz schwarz, abschliessbar mit 3 Vorhängeschlössern, Die Lasttrennschalter P1 sind sehr kompakt und robust gebaut. Der Handantrieb wirkt in direkter Verbindung auf die Kontakte. Die Kontakte werden beim Ausschalten zwangsläufig geöffnet. Bauformen allgemein: Isolierstoff-Aufbaugehäuse, Einbau, Zentraleinbau, Zwischenbau, IVS-Verteilereinbau
| Produktmerkmale | |
|---|---|
| Type | P1-32/EA/SVB-SW |
| Hersteller Artikelnummer | 053111 |
| Hersteller EAN | 4015080531111 |
| Ursprungsland | GB |
| Zolltarifnummer | 85362090 |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 32 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 32 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 32 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 13 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0,64 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 15 kW |
| Schaltleistung bei 400 V | 15 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 80 kA |
| Polzahl | 3 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | nein |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Zwischenbau | nein |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Schutzart (IP), frontseitig | IP65 |
| Schutzart (NEMA) | 12 |
- Bemessungsdauerstrom bei AC-21, 400 V
- 32 A
- Ausführung als Wendeschalter
- nein
- Ausführung als NOT-AUS-Einrichtung
- nein
- Bemessungsbetriebsspannung
- 690 V
- Bemessungsbetriebsleistung bei AC-23, 400 V
- 15 kW
- Spannungsauslöser optional
- nein
- Anzahl der Schalter
- 1
- Ausführung als Sicherheitsschalter
- nein
- Ausführung als Wartungs-/Reparaturschalter
- ja
- Verriegelbar
- ja
- Farbe des Betätigungselements
- schwarz
- Bedingter Bemessungskurzschlussstrom Iq
- 80 kA
- Anzahl der Hilfskontakte als Schließer
- 0
- Ausführung des Betätigungselements
- Türkupplungsdrehantrieb
- Geeignet für Bodenbefestigung
- nein
- Gerätebauart
- Einbaugerät Festeinbautechnik
- Polzahl
- 3
- Bemessungsdauerstrom bei AC-23, 400 V
- 32 A
- Geeignet für Frontbefestigung Zentral
- nein
- Anzahl der Hilfskontakte als Öffner
- 0
- Motorantrieb optional
- nein
- Ausführung als Hauptschalter
- ja
- Bemessungsdauerstrom Iu
- 32 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 13 kW
- Max. Bemessungsbetriebsspannung Ue bei AC
- 690 V
- Geeignet für Verteilereinbau
- nein
- Bemessungskurzzeitstromfestigkeit Icw
- 0,64 kA
- Geeignet für Frontbefestigung 4-Loch
- ja
- Schutzart (NEMA)
- 12
- Hersteller
- Eaton
- Geeignet für Zwischenbau
- nein
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Motorantrieb integriert
- nein
- Anzahl der Hilfskontakte als Wechsler
- 0
- Ursprungsland
- GB
- Schaltleistung bei 400 V
- 15 kW
- Schutzart (IP), frontseitig
- IP65
