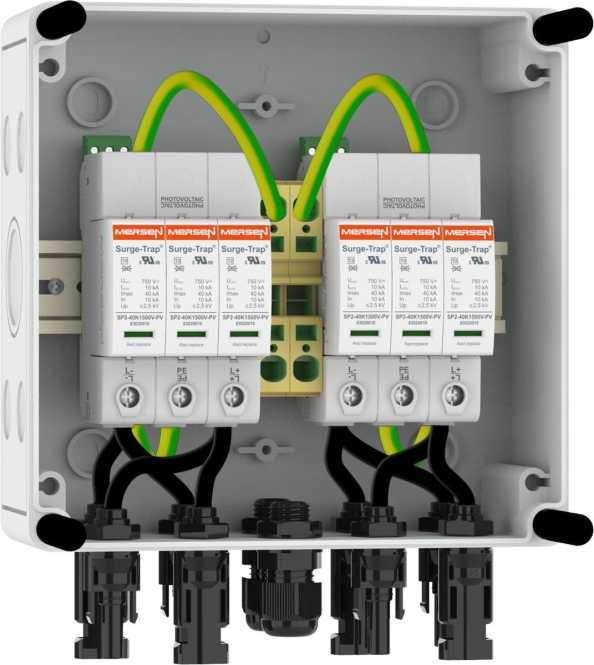

Die DC PV-Junction Box ist eine Serie von DC Photovoltaik Generator Anschlusskästen zum Schutz der Umrichter nach IEC/EN vor Blitz- und Überspannungen. Die Boxen sind vorinstalliert und werden parallel zu den Umrichtern, hauptsächlich für 1000VDC Dachinstallationen, eingesetzt. Sie sind in unterschiedlichen Konfigurationen verfügbar. z.B. mit Typ 1+2 oder Typ 2 Ableitern, Kabelverschraubungen oder MC4-Steckern und für eine unterschiedliche Anzahl an MPPTs und Strings.
Produktmerkmale
Type
PVBT2-1000V-BH-213
Überverpackung
10
Hersteller Artikelnummer
83070104
Hersteller EAN
8435297875925
Ursprungsland
ES
Zolltarifnummer
85354000
String-Absicherung
ohne
Schutzart (IP)
IP65
Einsatztemperatur
-20 bis 55 °C
Schlagfestigkeit
IK08
Prüfklasse Typ 3
nein
Prüfklasse Typ 1
nein
Max. Ausgangsstrom
40 A
Max. Eingangsstrom pro String
40 A
Max. Eingangsspannung DC
1000 V
Mit Lasttrennschalter bestückt
nein
Farbe
grau
Anzahl der Leitungseinführungen
10
Anzahl der String-Eingänge
2
Breite
182 mm
Tiefe
111 mm
Werkstoff
Kunststoff
Mit Erdungsanschluss
ja
Anzahl der Eingänge
2
Prüfklasse Typ 2
ja
Art der Einführung
MC4-Stecker
Höhe
180 mm
Max. Ausgangsstrom
40 A
Art der Einführung
MC4-Stecker
Anzahl der String-Eingänge
2
Tiefe
111 mm
Breite
182 mm
String-Absicherung
ohne
Prüfklasse Typ 2
ja
Mit Erdungsanschluss
ja
Schutzart (IP)
IP65
Farbe
grau
Max. Eingangsspannung DC
1000 V
Prüfklasse Typ 1
nein
Ursprungsland
ES
Schlagfestigkeit
IK08
Höhe
180 mm
Hersteller
Mersen
Max. Eingangsstrom pro String
40 A
Anzahl der Eingänge
2
Einsatztemperatur
-20 bis 55 °C
Anzahl der Leitungseinführungen
10
Prüfklasse Typ 3
nein
Mit Lasttrennschalter bestückt
nein
Werkstoff
Kunststoff
