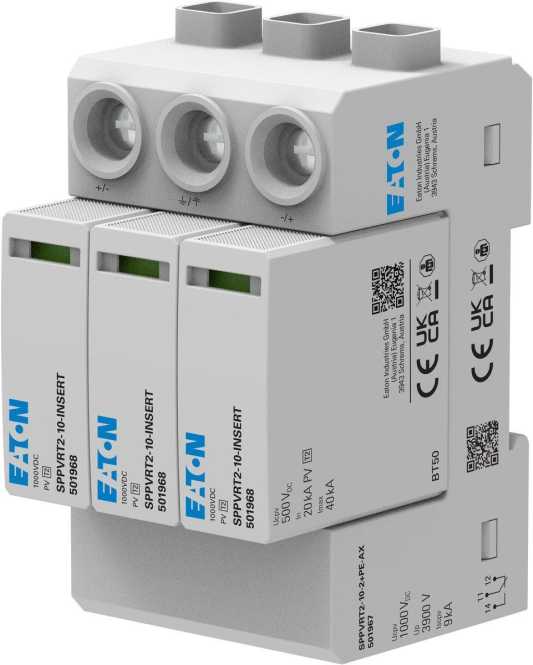

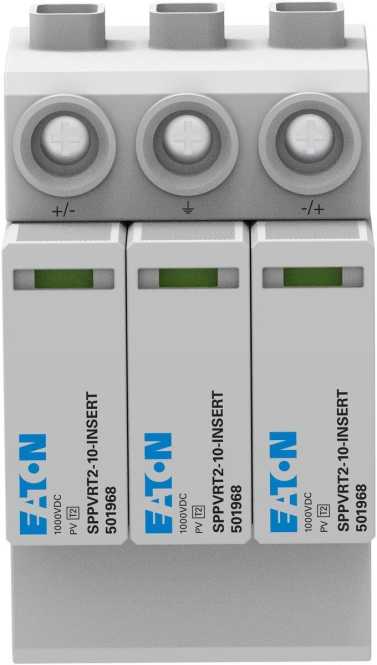

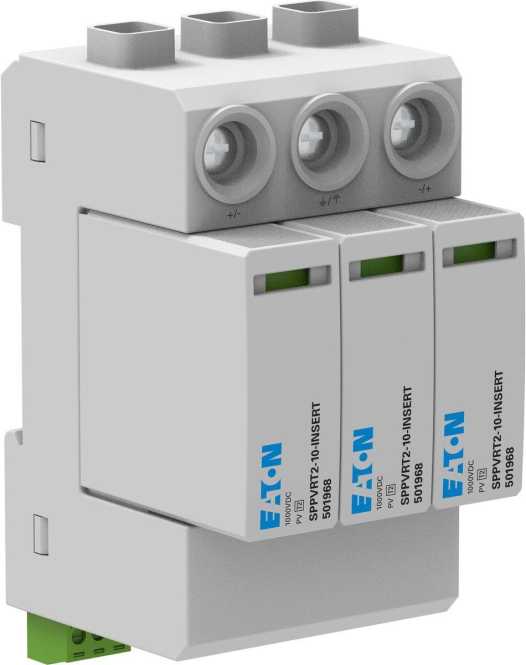

Ein PV-Überspannungsschutzgerät der Klasse 2, das für eine maximale Spannung von 1.000 V DC ausgelegt ist. Es bietet Schutz vor Überspannungen mit einem Nennableitstoßstrom von 20 kA und einem maximalen Entladungsstoßstrom von 40 kA. Das Gerät hat eine Schutzart von IP20 und ist für die Montage auf einer 35 mm DIN-Schiene vorgesehen. Es unterstützt flexible Leiterquerschnitte bis zu 25 mm² und eindrähtige Leiterquerschnitte bis zu 35 mm². Das Produkt ist kompakt mit Abmessungen von 104 mm Länge, 60 mm Höhe und 54 mm Breite.
Produktmerkmale
Hersteller Artikelnummer
EP-501966
Type
SPPVRT2-10-2+PE
Hersteller EAN
9010653062875
Ursprungsland
CN
Zolltarifnummer
85363090
Höchste Dauerspannung DC
1000 V
Max. Ableitstoßstrom (8/20)
40 Kilo-Ampere
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)
25 mm²
Prüfklasse Typ 2
ja
Nennableitstoßstrom (8/20)
20 Kilo-Ampere
Max. PV-Spannung
1000 V
Montageart
Hutschiene TH35
Schutzart (IP)
IP20
Schutzpegel
3,9 kV
Nennspannung DC
1000 V
Anzahl der Leiter (ohne Erde)
2
Netzform
DC
Netzform DC
ja
Baugröße
3 TE
Kurzschlussfestigkeit (Isccr)
9 Kilo-Ampere
Signalisierung am Gerät
optisch
Höchste Dauerspannung DC
1000 V
Schutzpegel
3,9 kV
Anzahl der Leiter (ohne Erde)
2
Max. Ableitstoßstrom (8/20)
40 Kilo-Ampere
Schutzart (IP)
IP20
Signalisierung am Gerät
optisch
Max. Leiterquerschnitt flexibel (feindrähtig)
25 mm²
Prüfklasse Typ 2
ja
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35 mm²
Nennspannung DC
1000 V
Netzform DC
ja
Montageart
Hutschiene TH35
Ursprungsland
CN
Nennableitstoßstrom (8/20)
20 Kilo-Ampere
Hersteller
Eaton
Max. PV-Spannung
1000 V
Baugröße
3 TE
Kurzschlussfestigkeit (Isccr)
9 Kilo-Ampere
Netzform
DC
