Steckverbinder mit einer Übertragungsrate bis zu 16 Ampere oder 400 Volt. Die Baureihe Han A beinhaltet Rechtecksteckverbinder in schmaler Bauform. Die Han A Isolierkörper sind in den Polzahlen 3, 4, 10 und 16 lieferbar. Je nach Ausführung erfolgt die Konfektionierung in Schraub-, Crimp- oder der richtungsweisenden Han-Quick Lock Anschlusstechnik. Ausgelegt sind Han A Isolierkörper je nach Baugröße für Ströme bis zu 16 A und Spannungen bis zu 400 V. Für den mechanischen Schutz des Isolierkörpers sind Gehäusevarianten für Standard-Industrieumgebungen, EMV-Anwendungen sowie aggressive Umweltbedingungen für alle Baugrößen erhältlich.
| Produktmerkmale | |
|---|---|

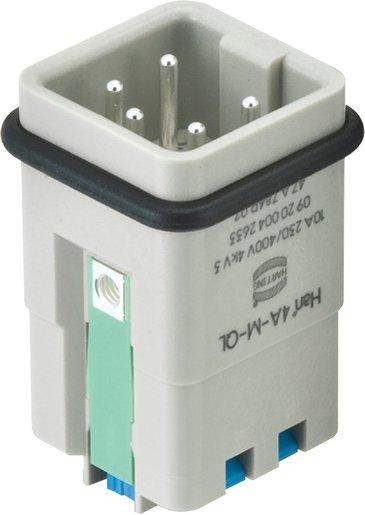

| Type | HAN 4A-M-QL |
| Hersteller Artikelnummer | 09200042633 |
| Überverpackung | 10 |
| Ursprungsland | DE |
| Zolltarifnummer | 85366990 |
| Werkstoff des Steckverbindereinsatzes | Thermoplast |
| Durchmesser des Steckkontaktes | 1,6 mm |
| Form | rechteckig |
| Kontakteinsatz ohne Kontakte | nein |
| Mit Schutzleiter | ja |
| Verschmutzungsgrad | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 2,5 mm² |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 2,5 mm² |
| Überspannungskategorie | III |
| Bemessungsstoßspannung | 4 kV |
| Kontaktausführung | Stift |
| Mit Gehäuse | nein |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 2,5 mm² |
| Mit Drahtschutz | nein |
| Bemessungsspannung | 400 V |
| Werkstoff der Kontaktbeschichtung | Silber |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 2,5 mm² |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Geeignet für Reiheneinbau | nein |
| Polzahl | 4 |
| Werkstoff des Kontakteinsatzes | Kunststoff |
| Umgebungstemperatur | -40 bis 125 °C |
| Bemessungsstrom In | 10 A |
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
- 0,5 bis 2,5 mm²
- Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
- 0,5 bis 2,5 mm²
- Werkstoff des Steckverbindereinsatzes
- Thermoplast
- Umgebungstemperatur
- -40 bis 125 °C
- Kontaktausführung
- Stift
- Mit Drahtschutz
- nein
- Verschmutzungsgrad
- 3
- Mit Gehäuse
- nein
- Bemessungsstrom In
- 10 A
- Anschließbarer Leiterquerschnitt eindrähtig
- 0,5 bis 2,5 mm²
- Form
- rechteckig
- Hersteller
- Harting
- Ursprungsland
- DE
- Kontakteinsatz ohne Kontakte
- nein
- Bemessungsspannung
- 400 V
- Werkstoff des Kontakteinsatzes
- Kunststoff
- Überspannungskategorie
- III
- Polzahl
- 4
- Bemessungsstoßspannung
- 4 kV
- Mit Schutzleiter
- ja
- Ausführung des elektrischen Anschlusses
- Federzuganschluss
- Werkstoff des Kontaktes
- sonstige Kupferlegierungen
- Brennbarkeitsklasse des Isolierstoffs nach UL 94
- V0
- Durchmesser des Steckkontaktes
- 1,6 mm
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 0,5 bis 2,5 mm²
- Werkstoff der Kontaktbeschichtung
- Silber
- Geeignet für Reiheneinbau
- nein
