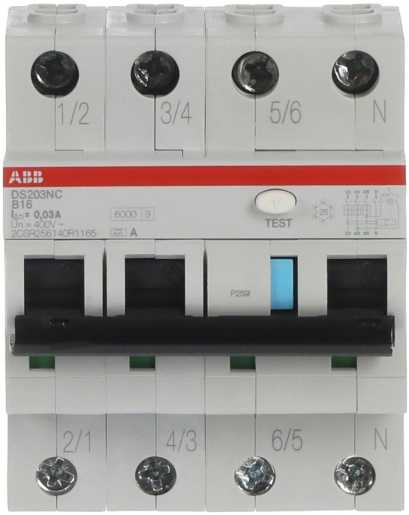

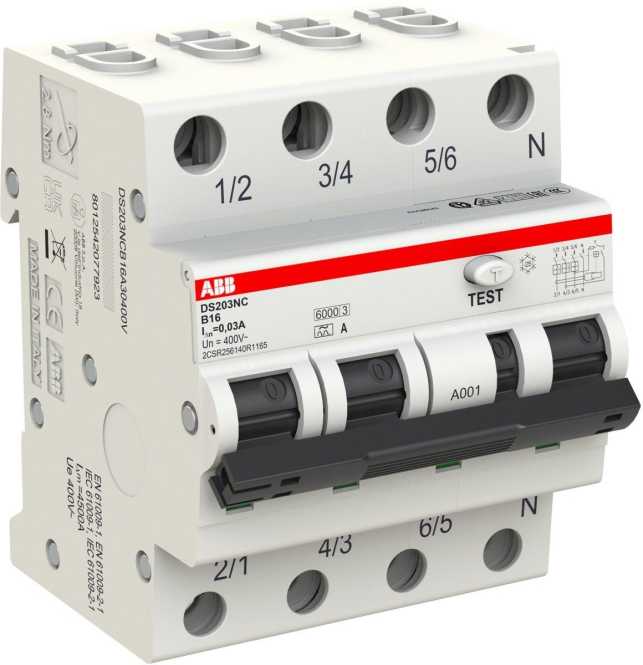

LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS203NC fit für den weltweiten Einsatz. Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 für MCBs (LS) in Industrieanwendungen. RCBO DS203NC A Typ A ist 3polig geschützt (LS), 4polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden.
| Produktmerkmale | |
|---|---|
| Hersteller Artikelnummer | 2CSR256140R1165 |
| Hersteller EAN | 8012542077923 |
| Ursprungsland | IT |
| Type | DS203NC B16 A30 |
| Zolltarifnummer | 85363010 |
| Schutzart (IP) | IP2X |
| Überspannungskategorie | 3 |
| Stoßstromfestigkeit | 0,3 Kilo-Ampere |
| Breite in Teilungseinheiten | 4 |
| Frequenz | 50/60 Hz |
| Fehlauslöseschutz | nein |
| Polzahl (gesamt) | 4 |
| Spannungsart | AC |
| Einbautiefe | 69 mm |
| Geeignet für Unterputz-Installation | nein |
| Verschmutzungsgrad | 2 |
| Mitschaltender Neutralleiter | ja |
| Energiebegrenzungsklasse | 3 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 Kilo-Ampere |
| Bemessungsfehlerstrom | 0,03 A |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 Kilo-Ampere |
| Fehlerstrom-Typ | A |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 16 A |
| Anzahl der abgesicherten Pole | 3 |
| Auslösecharakteristik | B |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 25 mm² |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 bis 55 ° |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsisolationsspannung Ui | 500 V |
| Abschaltcharakteristik | unverzögert |
| Anschließbarer Leiterquerschnitt eindrähtig | 25 mm² |
- Mitschaltender Neutralleiter
- ja
- Bemessungsabschaltvermögen nach EN 61009
- 6
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Bemessungsabschaltvermögen nach IEC 60947-2
- 6 Kilo-Ampere
- Auslösecharakteristik
- B
- Anzahl der abgesicherten Pole
- 3
- Ursprungsland
- IT
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 1 bis 25 mm²
- Anschließbarer Leiterquerschnitt eindrähtig
- 25 mm²
- Spannungsart
- AC
- Geeignet für Unterputz-Installation
- nein
- Polzahl (gesamt)
- 4
- Bemessungsisolationsspannung Ui
- 500 V
- Umgebungstemperatur während des Betriebs
- -25 bis 55 °
- Energiebegrenzungsklasse
- 3
- Einbautiefe
- 69 mm
- Verschmutzungsgrad
- 2
- Fehlerstrom-Typ
- A
- Mit Verriegelungsvorrichtung
- ja
- Stoßstromfestigkeit
- 0,3 Kilo-Ampere
- Bemessungsstrom
- 16 A
- Bemessungsfehlerstrom
- 0,03 A
- Bemessungsspannung
- 400 V
- Hersteller
- ABB
- Schutzart (IP)
- IP2X
- Abschaltcharakteristik
- unverzögert
- Bemessungsschaltvermögen Icn nach EN 61009-1
- 6 Kilo-Ampere
- Fehlauslöseschutz
- nein
- Frequenz
- 50/60 Hz
- Breite in Teilungseinheiten
- 4
- Überspannungskategorie
- 3
