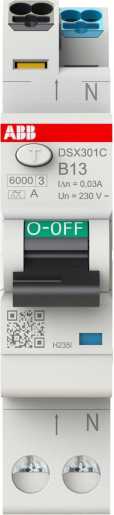

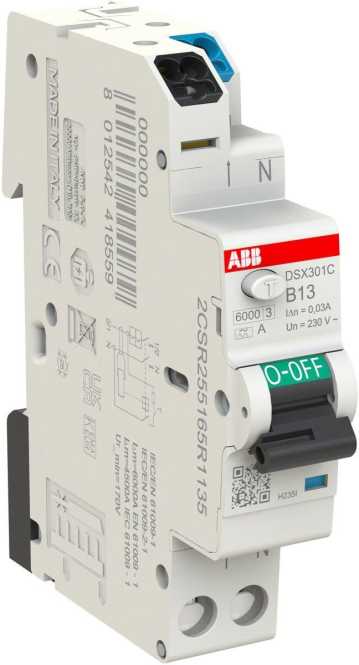

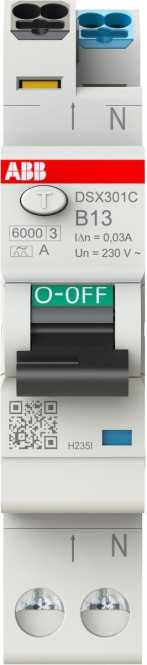

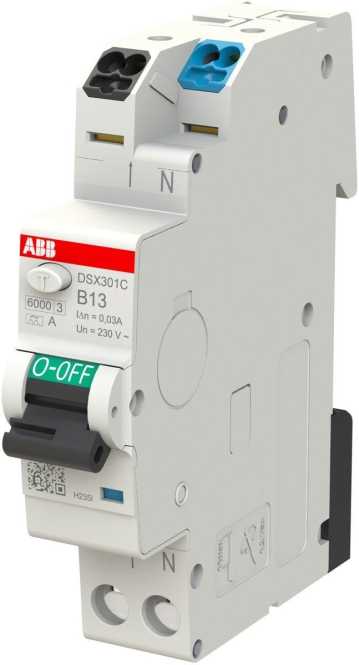

FI/LS-Schalter (RCBOs gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA. Sowie Fehlerschutz, zusätzlichen Schutz und Brandschutz. Das kompakte Design der DSX301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DSX301C Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
| Produktmerkmale | |
|---|---|
| Hersteller Artikelnummer | 2CSR255165R1135 |
| Hersteller EAN | 8012542418559 |
| Type | DSX301C B13 A30 |
| Ursprungsland | IT |
| Zolltarifnummer | 85363010 |
| Breite in Teilungseinheiten | 1 |
| Bemessungsstrom | 13 A |
| Überspannungskategorie | 3 |
| Bemessungsspannung | 230 V |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Anzahl der abgesicherten Pole | 1 |
| Energiebegrenzungsklasse | 3 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 100 Kilo-Ampere |
| Bemessungsisolationsspannung Ui | 500 V |
| Spannungsart | AC |
| Fehlerstrom-Typ | A |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 Kilo-Ampere |
| Schutzart (IP) | IP40 |
| Polzahl (gesamt) | 2 |
| Umgebungstemperatur während des Betriebs | -25 bis 55 ° |
| Einbautiefe | 69 mm |
| Verschmutzungsgrad | 2 |
| Abschaltcharakteristik | unverzögert |
- Anzahl der abgesicherten Pole
- 1
- Breite in Teilungseinheiten
- 1
- Einbautiefe
- 69 mm
- Fehlerstrom-Typ
- A
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Energiebegrenzungsklasse
- 3
- Bemessungsabschaltvermögen nach EN 61009
- 6
- Ursprungsland
- IT
- Schutzart (IP)
- IP40
- Bemessungsabschaltvermögen nach IEC 60947-2
- 6 Kilo-Ampere
- Bemessungsisolationsspannung Ui
- 500 V
- Hersteller
- ABB
- Bemessungsschaltvermögen Icn nach EN 61009-1
- 100 Kilo-Ampere
- Umgebungstemperatur während des Betriebs
- -25 bis 55 °
- Abschaltcharakteristik
- unverzögert
- Bemessungsstrom
- 13 A
- Verschmutzungsgrad
- 2
- Spannungsart
- AC
- Bemessungsspannung
- 230 V
- Auslösecharakteristik
- B
- Überspannungskategorie
- 3
- Polzahl (gesamt)
- 2
