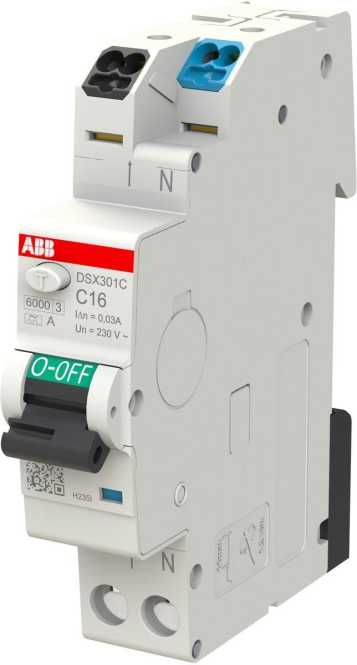

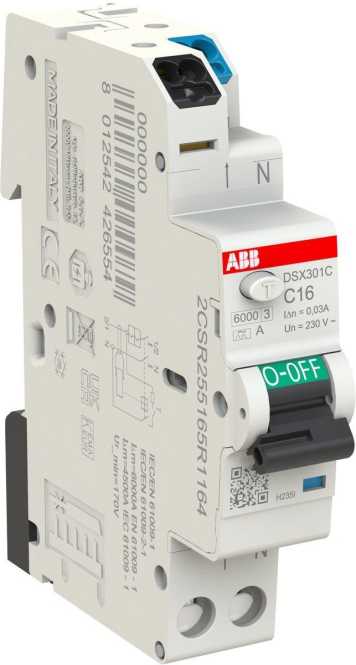

FI/LS-Schalter (RCBOs gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA. Sowie Fehlerschutz, zusätzlichen Schutz und Brandschutz. Das kompakte Design der DSX301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DSX301C Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
Produktmerkmale
Hersteller Artikelnummer
2CSR255165R1164
Type
DSX301C C16 A30
Hersteller EAN
8012542426554
Ursprungsland
IT
Zolltarifnummer
85363010
Abschaltcharakteristik
unverzögert
Bemessungsstrom
16 A
Fehlerstrom-Typ
A
Bemessungsschaltvermögen Icn nach EN 61009-1
100 Kilo-Ampere
Bemessungsabschaltvermögen nach EN 61009
6
Spannungsart
AC
Bemessungsisolationsspannung Ui
500 V
Umgebungstemperatur während des Betriebs
-25 bis 55 °
Bemessungsspannung
230 V
Bemessungsabschaltvermögen nach IEC 60947-2
6 Kilo-Ampere
Verschmutzungsgrad
2
Energiebegrenzungsklasse
3
Breite in Teilungseinheiten
1
Anzahl der abgesicherten Pole
1
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Auslösecharakteristik
C
Schutzart (IP)
IP40
Polzahl (gesamt)
2
Einbautiefe
69 mm
Überspannungskategorie
3
Bemessungsabschaltvermögen nach IEC 60947-2
6 Kilo-Ampere
Bemessungsspannung
230 V
Bemessungsstrom
16 A
Hersteller
ABB
Bemessungsabschaltvermögen nach EN 61009
6
Polzahl (gesamt)
2
Anzahl der abgesicherten Pole
1
Einbautiefe
69 mm
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Bemessungsisolationsspannung Ui
500 V
Umgebungstemperatur während des Betriebs
-25 bis 55 °
Ursprungsland
IT
Abschaltcharakteristik
unverzögert
Breite in Teilungseinheiten
1
Verschmutzungsgrad
2
Fehlerstrom-Typ
A
Bemessungsschaltvermögen Icn nach EN 61009-1
100 Kilo-Ampere
Spannungsart
AC
Schutzart (IP)
IP40
Auslösecharakteristik
C
Überspannungskategorie
3
Energiebegrenzungsklasse
3
