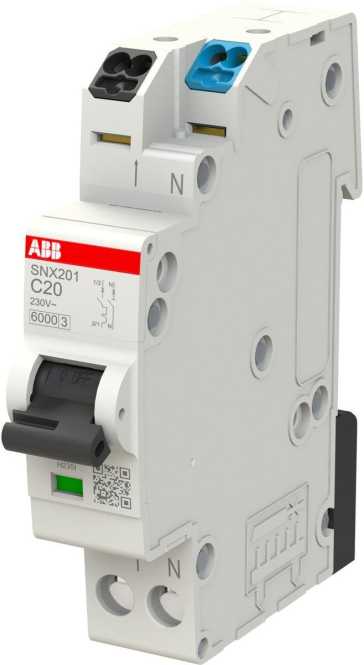

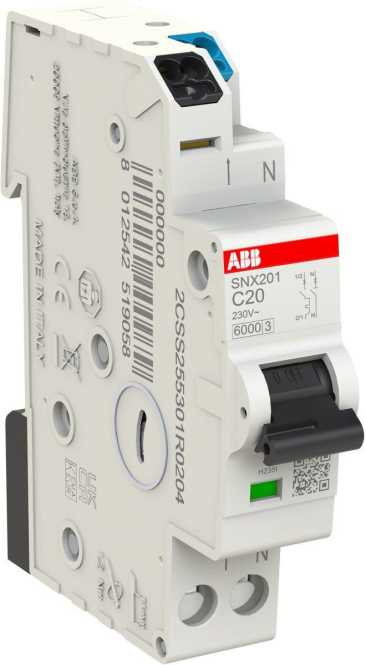

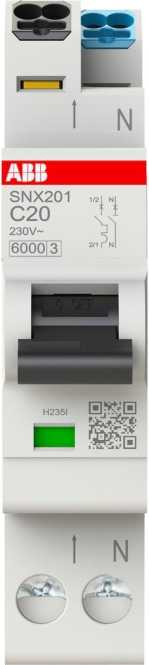

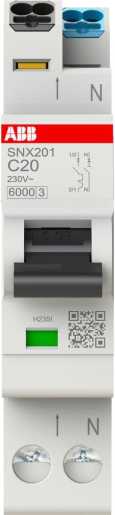

Die Sicherungsautomaten der Baureihe SNX200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie erfüllen die Bauvorschriften IEC/EN 60898-1. Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene. SNX200 überzeugt durch die kompakte Bauweise, 1+N Geräte weisen eine Baubreite von 1 Teilungseinheit auf, 3+N Geräte sind mit 3 Teilungseinheiten ebenfalls schmal gehalten.
| Produktmerkmale | |
|---|---|
| Hersteller Artikelnummer | 2CSS255301R0204 |
| Type | SNX201-C20 |
| Hersteller EAN | 8012542519058 |
| Ursprungsland | IT |
| Zolltarifnummer | 85362010 |
| Einbautiefe | 69 mm |
| Überspannungskategorie | 3 |
| Explosionsgeschützt | nein |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 Kilo-Ampere |
| Energiebegrenzungsklasse | 3 |
| Anzahl der abgesicherten Pole | 1 |
| Breite in Teilungseinheiten | 1 |
| Bemessungsstrom | 20 A |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsisolationsspannung Ui | 500 V |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 2 |
| Umgebungstemperatur während des Betriebs | -25 bis 55 °C |
| Bemessungsspannung | 230 V |
| Auslösecharakteristik | C |
| Schutzart (IP) | IP20 |
| Frequenz | 50 bis 60 Hz |
| Verschmutzungsgrad | 2 |
| Verlustleistung | 4,1 W |
| Unterputzmontage | nein |
- Hersteller
- ABB
- Breite in Teilungseinheiten
- 1
- Bemessungsspannung
- 230 V
- Auslösecharakteristik
- C
- Einbautiefe
- 69 mm
- Verschmutzungsgrad
- 2
- Energiebegrenzungsklasse
- 3
- Frequenz
- 50 bis 60 Hz
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
- 6 Kilo-Ampere
- Explosionsgeschützt
- nein
- Unterputzmontage
- nein
- Verlustleistung
- 4,1 W
- Polzahl (gesamt)
- 2
- Bemessungsisolationsspannung Ui
- 500 V
- Ursprungsland
- IT
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Mitschaltender Neutralleiter
- ja
- Spannungsart
- AC
- Umgebungstemperatur während des Betriebs
- -25 bis 55 °C
- Überspannungskategorie
- 3
- Anzahl der abgesicherten Pole
- 1
- Bemessungsstrom
- 20 A
- Schutzart (IP)
- IP20
