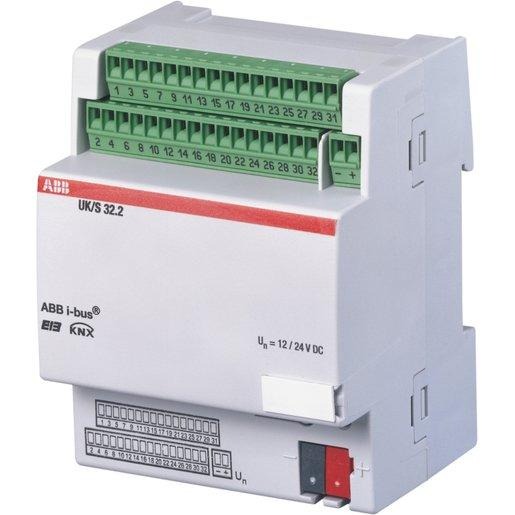

Der Universal E/A-Konzentrator hat 32 frei programmierbare Kanäle mit jeweils einer Klemme zum Anschluss von potentialfreien Kontakten oder Signallampen. Hiermit können zum Beispiel Bedien- und Anzeigetableaus angesteuert werden. Das Gerät benötigt eine externe Hilfsspannung. Jeder Kanal kann separat als Eingang oder Ausgang parametriert werden. Bei Betrieb als Eingang wird typischerweise ein Taster/Schalter an den Kanal angeschlossen. Er kann Befehle z.B. zum Schalten, zum Dimmen oder zur Jalousiesteuerung auslösen. Bei Betrieb als Ausgang können Signallampen oder LED normal oder invertiert schalten oder blinken. In dieser Betriebsart eignet sich das Gerät zur Anzeige einer Störmeldeverarbeitung mit dem Störmeldebaustein SMB/S 1.1.
| Produktmerkmale | |
|---|---|
| Produktlinie(n) | ABB i-bus KNX |
| Überverpackung | 32 |
| Hersteller Artikelnummer | 2CDG110071R0011 |
| Hersteller EAN | 4016779655774 |
| Ursprungsland | DE |
| Zolltarifnummer | 85389091 |
| Type | UK/S 32.2 |
| Breite in Teilungseinheiten | 4 |
| Schutzart (IP) | IP20 |
| Max. Schaltleistung | 1,9 VA |
| Bussystem Funkbus | nein |
| LED ansteuern | ja |
| Schaltstrom ohmsch | 0,1 A |
| Anzahl der Eingangskanäle | 32 |
| Geeignet für C-Last | nein |
| Mit LED-Anzeige | nein |
| Ausgangsleistung | 1,9 VA |
| Andere Bussysteme | ohne |
| Anzahl der Schalteingänge | 32 |
| Bemessungsstrom | 0,1 A |
| Anzahl der Ausgangskanäle | 32 |
| Max. Schaltstrom | 0,1 A |
| Anzahl der Eingänge | 32 |
| Vor Ort-/Handbedienung | nein |
| Bemessungsbetriebsspannung | 12 bis 24 V |
| Bussystem KNX | ja |
| Stromart | DC |
| Montageart | REG |
| Externe Abfragespannung notwendig | nein |
| Eingangsspannung | 12 bis 24 V |
| Bussystem Powernet | nein |
| Mit Busankopplung | ja |
| Funktion Schalten | ja |
| Bussystem KNX-Funk | nein |
| Bussystem LON | nein |
| Verschiedene Phasen anschließbar | nein |
| Ethernet | nein |
| Fernbedienung möglich | ja |
- Breite in Teilungseinheiten
- 4
- Mit Busankopplung
- ja
- Hersteller
- ABB
- Anzahl der Eingangskanäle
- 32
- Bussystem LON
- nein
- Bussystem Powernet
- nein
- Schaltstrom ohmsch
- 0,1 A
- Bemessungsbetriebsspannung
- 12 bis 24 V
- Eingangsspannung
- 12 bis 24 V
- Vor Ort-/Handbedienung
- nein
- Bussystem KNX
- ja
- Bemessungsstrom
- 0,1 A
- Anzahl der Eingänge
- 32
- Anzahl der Schalteingänge
- 32
- Bussystem Funkbus
- nein
- Stromart
- DC
- Bussystem KNX-Funk
- nein
- Verschiedene Phasen anschließbar
- nein
- Externe Abfragespannung notwendig
- nein
- Max. Schaltstrom
- 0,1 A
- Anzahl der Ausgangskanäle
- 32
- Max. Schaltleistung
- 1,9 VA
- Andere Bussysteme
- ohne
- Ethernet
- nein
- Produktlinie(n)
- ABB i-bus KNX
- Funktion Schalten
- ja
- Ausgangsleistung
- 1,9 VA
- Ursprungsland
- DE
- Fernbedienung möglich
- ja
- Geeignet für C-Last
- nein
- Schutzart (IP)
- IP20
- Montageart
- REG
- Mit LED-Anzeige
- nein
- LED ansteuern
- ja
