Fehlerstromschutzschalter des Typs A lösen bei bei sinusförmigen Wechselfehlerströmen UND zusätzlich bei pulsierenden Gleichfehlerströmen aus - daher ist Typ A gegenüber dem Gerätetyp AC unbedingt zu bevorzugen. FI-Blöcke des Typs F erfassen darüber hinaus noch Fehlerströme, die aus einem Frequenzgemisch von Frequenzen bis 1 kHz bestehen. Für den Personen-, Sach-, Brandschutz und zusätzlichen Schutz bei direktem Berühren werden FI-Schutzschalter mit einem Bemessungsfehlerstrom von maximal 30 mA eingesetzt. Geräte mit einem Bemessungsfehlerstrom von maximal 300 mA werden zum vorbeugenden Brandschutz bei Isolationsfehlern eingesetzt. FI-Blöcke werden mit Leitungsschutzschaltern der Charakteristiken A, B, C und D kombiniert, soweit diese im LS-Programm zur Verfügung stehen. Die beiden Komponenten werden ohne Werkzeug einfach zusammengesteckt. Sie bilden dann eine Kombination aus FI-Schutzschalter und Leitungsschutzschalter für Personen-, Brand- und Leitungsschutz. Die Dimensionierung des Bemessungsfehlerstromes richtet sich nach der Anlagengröße.
| Produktmerkmale | |
|---|---|
| Hersteller Artikelnummer | 5SV1316-7KK04 |
| Type | 5SV1316-7KK04 |
| Hersteller EAN | 4001869557854 |
| Ursprungsland | RO |
| Zolltarifnummer | 85362010 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 bis 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 bis 16 mm² |
| Umgebungstemperatur während des Betriebs | -25 bis 45 ° |
| Mitschaltender Neutralleiter | ja |
| Bemessungsspannung | 230 V |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsstrom | 4 A |
| Mit Verriegelungsvorrichtung | ja |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Überspannungskategorie | 3 |
| Auslösecharakteristik | C |
| Energiebegrenzungsklasse | 3 |
| Spannungsart | AC |
| Breite in Teilungseinheiten | 1 |
| Fehlerstrom-Typ | A |
| Verschmutzungsgrad | 2 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 Kilo-Ampere |

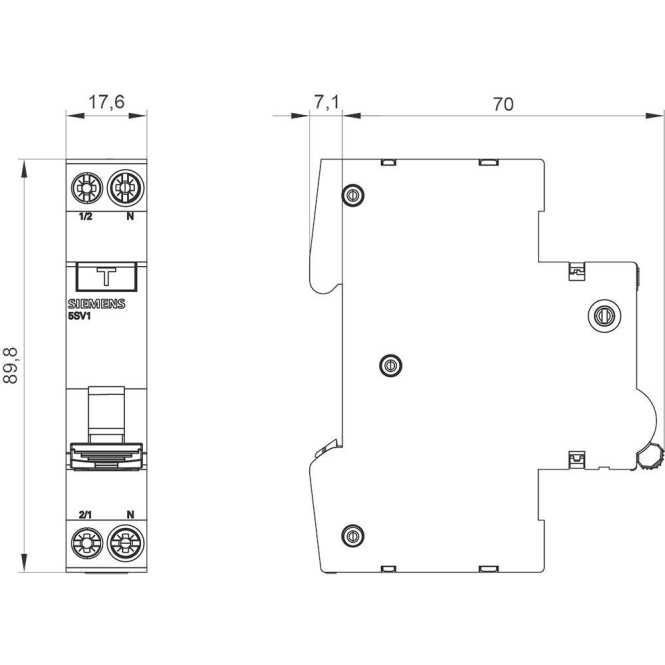

| Einbautiefe | 70 mm |
| Stoßstromfestigkeit | 1 Kilo-Ampere |
| Geeignet für Unterputz-Installation | ja |
| Bemessungsisolationsspannung Ui | 253 V |
| Abschaltcharakteristik | unverzögert |
| Polzahl (gesamt) | 2 |
| Frequenz | 50 Hz |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 Kilo-Ampere |
| Schutzart (IP) | IP20 |
| Fehlauslöseschutz | ja |
| Bemessungsfehlerstrom | 0,03 A |
- Mit Verriegelungsvorrichtung
- ja
- Anschließbarer Leiterquerschnitt eindrähtig
- 0,75 bis 16 mm²
- Verschmutzungsgrad
- 2
- Fehlerstrom-Typ
- A
- Breite in Teilungseinheiten
- 1
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 0,75 bis 16 mm²
- Frequenz
- 50 Hz
- Bemessungsspannung
- 230 V
- Bemessungsisolationsspannung Ui
- 253 V
- Auslösecharakteristik
- C
- Überspannungskategorie
- 3
- Umgebungstemperatur während des Betriebs
- -25 bis 45 °
- Fehlauslöseschutz
- ja
- Einbautiefe
- 70 mm
- Stoßstromfestigkeit
- 1 Kilo-Ampere
- Bemessungsstrom
- 4 A
- Ursprungsland
- RO
- Geeignet für Unterputz-Installation
- ja
- Bemessungsschaltvermögen Icn nach EN 61009-1
- 6 Kilo-Ampere
- Hersteller
- Siemens
- Mitschaltender Neutralleiter
- ja
- Schutzart (IP)
- IP20
- Anzahl der abgesicherten Pole
- 1
- Bemessungsabschaltvermögen nach IEC 60947-2
- 10 Kilo-Ampere
- Polzahl (gesamt)
- 2
- Bemessungsabschaltvermögen nach EN 61009
- 6
- Abschaltcharakteristik
- unverzögert
- Bemessungsfehlerstrom
- 0,03 A
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Energiebegrenzungsklasse
- 3
- Spannungsart
- AC
