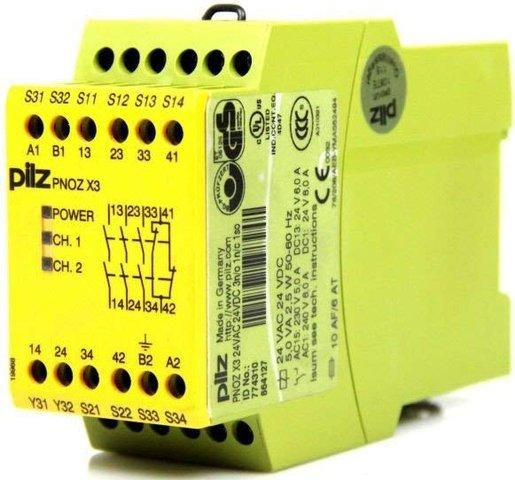

Sicherheitsrelais PNOZ X3 für Not-AUS-Schaltgeräte, Schutztürwächter. Die Schaltung ist redundant mit Selbstüberwachung aufgebaut. Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Sicherheitseinrichtung richtig öffnen und schließen. Sicherheitseigenschaften Zusatz - AC/DC-Gerte_PNOZ ? Der Trafo ist kurzschlussfest. Bei Gleichspannungsversorgung wirkt eine elektronische Sicherung. Gertemerkmale: Relaisausgänge zwangsgeführt: 3 Sicherheitskontakte (S) unverzögert, 1 Hilfskontakt (Ö) unverzögert und 1 Halbleiterausgang. Anschlussmöglichkeiten für Not-Halt-Taster, Schutztürgrenztaster und Starttaster. LED-Anzeige für Schaltzustand Kanal 1/2 und Versorgungsspannung. Der Halbleiterausgang meldet den Schaltzustand von Kanal 1/2.
| Produktmerkmale | |
|---|---|
| Hersteller Artikelnummer | 774310 |
| Hersteller EAN | 4046548011685 |
| Type | PNOZ X3 24V AC/DC |
| Ursprungsland | FR |
| Zolltarifnummer | 85364190 |
| Breite | 45 mm |
| Ausführung | Grundgerät |
| Höhe | 87 mm |
| Mit Zulassung nach UL | ja |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 1 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 3 |
| Mit Rückführkreis | ja |
| Mit Starteingang | ja |
| Mit abnehmbaren Klemmen | nein |
| Tiefe | 121 mm |
| Geeignet für Tragschienenmontage | nein |
| Mit Mutingfunktion | nein |
| Bemessungssteuerspeisespannung DC | 24 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 V |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 V |
| Mit TÜV-Zulassung | nein |
| Mit Zulassung für BG BIA | ja |
| Kategorie nach EN 954-1 | 4 |
| Geeignet zur Überwachung von Magnetschaltern | nein |
| Geeignet zur Überwachung von Näherungsschaltern | nein |
| Geeignet zur Überwachung von NOT-AUS-Kreisen | nein |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | nein |
| Geeignet zur Überwachung von Positionsschaltern | ja |
| Geeignet zur Überwachung von taktilen Sensoren | ja |
| Geeignet zur Überwachung von Ventilen | ja |
| Spannungsart zur Betätigung | AC/DC |
| Auswertung der Eingänge | zweikanalig |
- Mit TÜV-Zulassung
- nein
- Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen
- nein
- Geeignet zur Überwachung von Positionsschaltern
- ja
- Geeignet zur Überwachung von Magnetschaltern
- nein
- Ursprungsland
- FR
- Geeignet zur Überwachung von Ventilen
- ja
- Spannungsart zur Betätigung
- AC/DC
- Hersteller
- Pilz
- Geeignet für Tragschienenmontage
- nein
- Mit Rückführkreis
- ja
- Geeignet zur Überwachung von taktilen Sensoren
- ja
- Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet
- 3
- Auswertung der Eingänge
- zweikanalig
- Ausführung des elektrischen Anschlusses
- Schraubanschluss
- Breite
- 45 mm
- Bemessungssteuerspeisespannung AC 50 Hz
- 24 V
- Tiefe
- 121 mm
- Mit Zulassung für BG BIA
- ja
- Mit abnehmbaren Klemmen
- nein
- Geeignet zur Überwachung von NOT-AUS-Kreisen
- nein
- Kategorie nach EN 954-1
- 4
- Ausführung
- Grundgerät
- Mit Mutingfunktion
- nein
- Bemessungssteuerspeisespannung DC
- 24 V
- Bemessungssteuerspeisespannung AC 60 Hz
- 24 V
- Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet
- 1
- Mit Zulassung nach UL
- ja
- Mit Starteingang
- ja
- Höhe
- 87 mm
- Geeignet zur Überwachung von Näherungsschaltern
- nein
