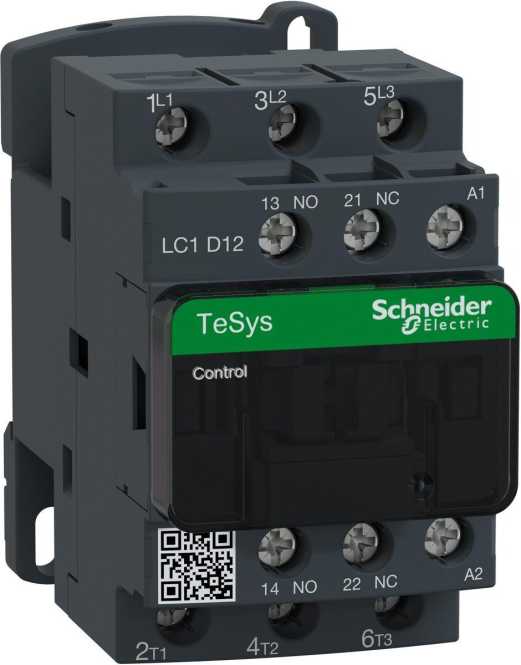

Leistungsschütz, 3p+1S+1Ö, 5,5kW/400V/AC3, 12A, Spule 48V 50/60Hz. Produktbereich: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: 300 V DC für Hauptstromkreis, 690 V AC 25 - 400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 12 A ( 60 °C) bei 440 V AC AC-3 für Hauptstromkreis, 25 A ( 60 °C) bei 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 3 kW bei 220 - 230 V AC 50/60 Hz, 5,5 kW bei 380 - 400 V AC 50/60 Hz, 5,5 kW bei 415 - 440 V AC 50/60 Hz, 7,5 kW bei 660 - 690 V AC 50/60 Hz, 7.5 kW bei 500 V AC 50/60 Hz - Motorleistung (HP): 1 hp bei 115 V AC 50/60 Hz für 1 Phase Motor, 10 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 2 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor, 3 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 3 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor.
| Produktmerkmale | |
|---|---|
| Produktlinie(n) | TeSys D |
| Überverpackung | 20 |
| Type | LC1D12E7 |
| Hersteller Artikelnummer | LC1D12E7 |
| Hersteller EAN | 3389110349191 |
| Ursprungsland | FR |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Geeignet für Reiheneinbau | nein |
| Zolltarifnummer | 85364190 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 A |
| Bemessungssteuerspeisespannung bei AC 50 Hz | 48 V |
| Bemessungssteuerspeisespannung bei AC 60 Hz | 48 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 3 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 7,5 A |
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 12 A
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Hersteller
- Schneider Electric
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 7,5 A
- Bemessungssteuerspeisespannung bei AC 60 Hz
- 48 V
- Bemessungsbetriebsleistung Ie bei AC-4, 400 V
- 3 kW
- Ursprungsland
- FR
- Anzahl der Hilfskontakte als Öffner
- 1
- Bemessungssteuerspeisespannung bei AC 50 Hz
- 48 V
- Anzahl der Öffner als Hauptkontakte
- 0
- Anzahl der Schließer als Hauptkontakte
- 3
- Spannungsart zur Betätigung
- AC
- Produktlinie(n)
- TeSys D
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 25 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 5,5 kW
- Anzahl der Hilfskontakte als Schließer
- 1
- Geeignet für Reiheneinbau
- nein
