Die Schützreihe bis 170 A zeichnet sich durch ihre kompakten Abmessungen aus. So haben alle AC-betätigten und DC-betätigten Geräte die gleichen Abmessungen: identisches Zubehör für AC- und DC-betätigte Geräte vereinfacht die Projektierung Alle Leistungsschütze mit DC-Ansteuerung ab DIL M17 verfügen über einen elektronisch gesteuerten Antrieb: deutlich geringere Abwärme durch reduzierte Halteleistung kleine Steuertrafos durch kleine Anzugsleistung direkte Ansteuerung aus der SPS ohne Koppelschütze bis 38 A, mit integriertem Hilfsschalter
Produktmerkmale
Hersteller Artikelnummer
290093
Type

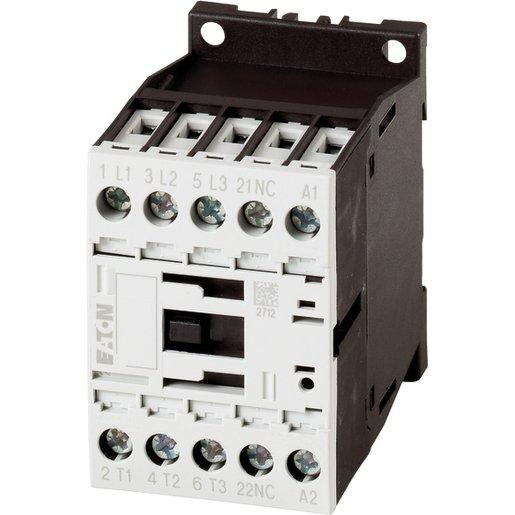

DILM15-01/230V 50HZ
Hersteller EAN
4015082900939
Ursprungsland
RO
Zolltarifnummer
85364900
Geeignet für Reiheneinbau
nein
Anzahl der Hilfskontakte als Öffner
1
Bemessungssteuerspeisespannung bei AC 50 Hz
230 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
15,5 A
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schließer als Hauptkontakte
3
Bemessungsbetriebsleistung bei AC-3, 400 V
7,5 kW
Bemessungssteuerspeisespannung bei AC 60 Hz
240 V
Bemessungssteuerspeisespannung bei DC
0 V
Anschlussart Hauptstromkreis
Schraubanschluss
Spannungsart zur Betätigung
AC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
7 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V
3 kW
Bemessungsbetriebsleistung NEMA
7,4 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
7,5 kW
Ursprungsland
RO
Bemessungssteuerspeisespannung bei AC 50 Hz
230 V
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
7 A
Bemessungssteuerspeisespannung bei AC 60 Hz
240 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
15,5 A
Anzahl der Hilfskontakte als Öffner
1
Anzahl der Öffner als Hauptkontakte
0
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22 A
Geeignet für Reiheneinbau
nein
Spannungsart zur Betätigung
AC
Bemessungsbetriebsleistung Ie bei AC-4, 400 V
3 kW
Anzahl der Schließer als Hauptkontakte
3
Anzahl der Hilfskontakte als Schließer
0
Bemessungsbetriebsleistung NEMA
7,4 kW
Bemessungssteuerspeisespannung bei DC
0 V
Hersteller
Eaton
