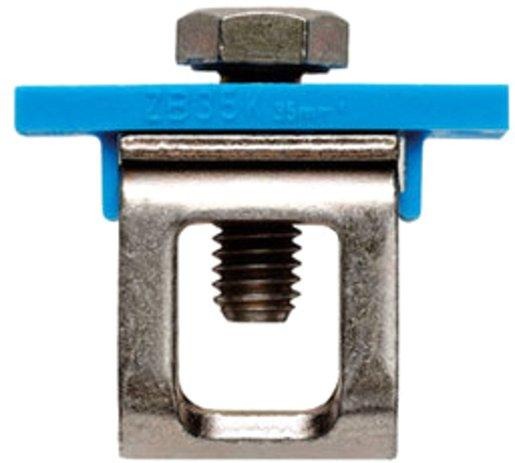

In Schaltanlagen und Steuerungen kann es erforderlich sein, die N- und Schutzleiter an einer zentralen Stelle zusammenzuführen. Zu diesem Zweck sind Sammelschienen lieferbar, auf denen sich eine Vielzahl von Leitungen bei geringem Platzbedarf anschliessen lassen (auf 1 m Schiene bis zu 70 Leiter). Die Leiter werden über ein Druckstück oder einen Zugbügel angeschlossen. Bei der erstgenannten Variante entfällt das Biegen von Ösen. Ein Führungslappen am Druckstück greift in die Sammelschiene ein und hält das Druckstück unverdrehbar fest. Die Zugbügel können auf der Sammelschiene verschoben und so der Gesamtverdrahtung in der Anlage angepasst werden. Die Sammelschiene kann ungelocht in beliebigen Längen verwendet werden. Die Befestigung erfolgt durch den Schienenhalter SH, der sich bei längeren Schienen auch zwischen den Zugbügeln anordnen lässt.
Produktmerkmale
Überverpackung
20
Type
ZB 35 K 050268
Hersteller Artikelnummer
0502680000
Hersteller EAN
4008190004385
Ursprungsland
DE
Zolltarifnummer
85369010
Max. Leiterquerschnitt
35 mm²
Breite der Klemme
14 mm
Sammelschienenbreite
10 mm
Sammelschienendicke
3 mm
Geeignet für
Flachschiene
Geeignet für Bandleiteranschluss
nein
Geeignet für Rundleiteranschluss
ja
Geeignet für Sektorleiteranschluss
nein
Geeignet für Rundleiteranschluss
ja
Hersteller
Weidmüller
Breite der Klemme
14 mm
Sammelschienenbreite
10 mm
Geeignet für
Flachschiene
Ursprungsland
DE
Max. Leiterquerschnitt
35 mm²
Geeignet für Bandleiteranschluss
nein
Geeignet für Sektorleiteranschluss
nein
Sammelschienendicke
3 mm
