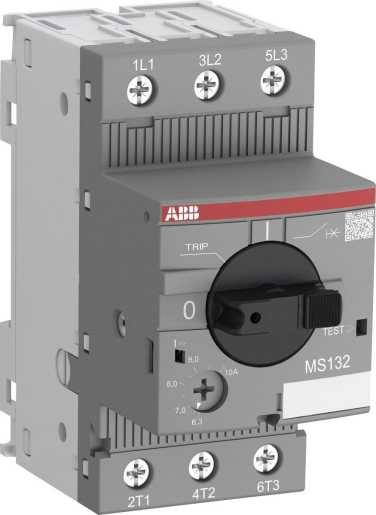

Motorschutzschalter MS132 mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132 über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm2 bzw 35 mm2 erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als Self protected combination motor cotroller erweitert den Einsatzbereich in Nordamerika.
| Produktmerkmale | |
|---|---|
| Type | MS132-10 MOTORSCHUTZ |
| Überverpackung | 40 |
| Hersteller Artikelnummer | 1SAM350000R1010 |
| Ursprungsland | DE |
| Hersteller EAN | 4013614400100 |
| Zolltarifnummer | 85362010 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Schutzart (IP) | IP20 |
| Auslösetechnik | thermomagnetisch |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Überlastauslöser Stromeinstellung | 6,3 bis 10 A |
| Polzahl | 3 |
| Mit integriertem Unterspannungsauslöser | nein |
| Bemessungsdauerstrom Iu | 10 A |
| Mit integriertem Hilfsschalter | nein |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 Kilo-Ampere |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 150 A |
| Phasenausfallempfindlich | ja |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsspannung | 250 bis 690 V |
| Höhe | 90 mm |
| Ausführung des Betätigungselements | Drehknopf |
| Tiefe | 86,75 mm |
| Breite | 45 mm |
| Mit thermischem Schutz | ja |
- Bemessungsbetriebsspannung
- 250 bis 690 V
- Einstellbereich des unverzögerten Kurzschlussauslösers
- 150 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 4 kW
- Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
- 100 Kilo-Ampere
- Breite
- 45 mm
- Ausführung des Betätigungselements
- Drehknopf
- Mit integriertem Hilfsschalter
- nein
- Hersteller
- ABB
- Phasenausfallempfindlich
- ja
- Schutzart (IP)
- IP20
- Auslösetechnik
- thermomagnetisch
- Tiefe
- 86,75 mm
- Gerätebauart
- Komplettgerät im Gehäuse
- Mit thermischem Schutz
- ja
- Mit integriertem Unterspannungsauslöser
- nein
- Höhe
- 90 mm
- Bemessungsdauerstrom Iu
- 10 A
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Polzahl
- 3
- Überlastauslöser Stromeinstellung
- 6,3 bis 10 A
- Ursprungsland
- DE
