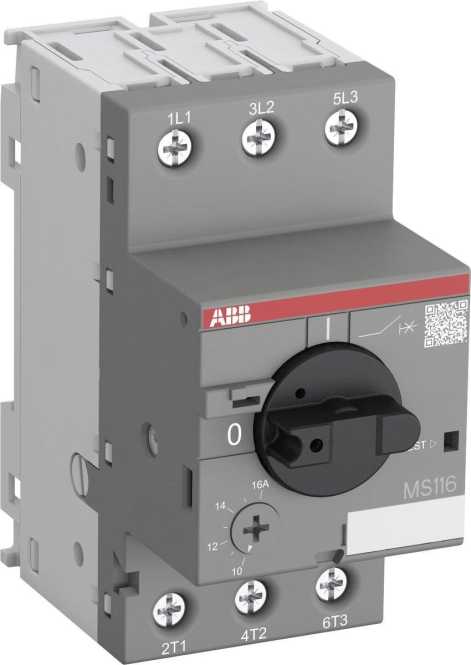

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm2 bzw 35 mm2 erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Produktmerkmale
Type
MS 116-1,0
Überverpackung
40
Hersteller Artikelnummer
1SAM250000R1005
Hersteller EAN
4013614320286
Ursprungsland
DE
Zolltarifnummer
85362010
Schutzart (IP)
IP20
Anschlussart Hauptstromkreis
Schraubanschluss
Überlastauslöser Stromeinstellung
0,63 bis 1 A
Polzahl
3
Mit integriertem Unterspannungsauslöser
nein
Bemessungsdauerstrom Iu
1 A
Mit integriertem Hilfsschalter
nein
Bemessungsbetriebsleistung bei AC-3, 400 V
0,25 kW
Auslösetechnik
thermomagnetisch
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
50 Kilo-Ampere
Einstellbereich des unverzögerten Kurzschlussauslösers
12,5 A
Phasenausfallempfindlich
ja
Gerätebauart
Komplettgerät im Gehäuse
Bemessungsbetriebsspannung
690 V
Höhe
90 mm
Ausführung des Betätigungselements
Drehknopf
Tiefe
85,6 mm
Breite
45 mm
Mit thermischem Schutz
ja
Anschlussart Hauptstromkreis
Schraubanschluss
Ursprungsland
DE
Höhe
90 mm
Hersteller
ABB
Breite
45 mm
Einstellbereich des unverzögerten Kurzschlussauslösers
12,5 A
Tiefe
85,6 mm
Polzahl
3
Phasenausfallempfindlich
ja
Mit integriertem Hilfsschalter
nein
Überlastauslöser Stromeinstellung
0,63 bis 1 A
Ausführung des Betätigungselements
Drehknopf
Bemessungsbetriebsspannung
690 V
Mit thermischem Schutz
ja
Gerätebauart
Komplettgerät im Gehäuse
Auslösetechnik
thermomagnetisch
Bemessungsdauerstrom Iu
1 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
50 Kilo-Ampere
Mit integriertem Unterspannungsauslöser
nein
Bemessungsbetriebsleistung bei AC-3, 400 V
0,25 kW
Schutzart (IP)
IP20
