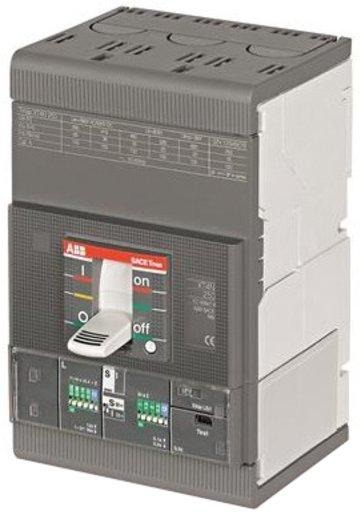

Die Kompaktleistungsschalterreihe Tmax XT4 mit Nennströmen bis 250 A ist in 3- oder 4-poliger Variante, fest montiert oder steck- und ausfahrbar erhältlich. Die Tmax XT4 können sowohl mit thermomagnetischen Auslösern für den Schutz von Gleich-/Wechselstromnetzen als auch mit elektronischen Auslösern für den Schutz von Wechselstromnetzen ausgestattet werden. Auch für den Einsatz in Kommunikationssystemen und 400-Hz-Anlagen ist die Baureihe geeignet. Die Kompaktleistungsschalter Tmax XT4 sind in einer abgeleiteten Version als Lasttrennschalter erhältlich. Die Reihe elektronischer Überstromauslöser Ekip ergänzt das Angebot. Ekip ist ein austauschbarer, mikroprozessorgesteuerter Auslöser für extreme Zuverlässigkeit und Präzision, der Betrieb und Schutzfunktionen über Leuchtdioden signalisiert. Ein Kommunikationsmodul Ekip Com kann ohne Platzverbrauch in Tmax XT4 integriert werden. Weiteres Zubehör ist erhältlich.
| Produktmerkmale | |
|---|---|
| Hersteller Artikelnummer | 1SDA068485R1 |
| Hersteller EAN | 8015644023911 |
| Ursprungsland | IT |
| Type | XT4S 250 EKIP LSI 3P |
| Zolltarifnummer | 85362090 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Polzahl | 3 |
| Hutschienenmontage optional | ja |
| Bemessungsdauerstrom Iu | 250 A |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Schutzart (IP) | IP20 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 50 Kilo-Ampere |
| Komplettgerät mit Schutzeinheit | ja |
| Bemessungsspannung | 220 bis 690 V |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 250 bis 2500 A |
| Integrierter Erdschlussschutz | nein |
| Motorantrieb integriert | nein |
| Ausführung des Betätigungselements | Knebel |
| Mit integriertem Unterspannungsauslöser | nein |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Überlastauslöser Stromeinstellung | 100 bis 250 A |
| Motorantrieb optional | ja |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 250 bis 2500 A |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Geeignet für Hutschienenmontage | nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Position des Anschlusses für Hauptstromkreis | vorne |
- Anzahl der Hilfskontakte als Wechsler
- 0
- Bemessungsspannung
- 220 bis 690 V
- Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
- 50 Kilo-Ampere
- Anschlussart Hauptstromkreis
- Bolzenanschluss
- Ursprungsland
- IT
- Ausführung des Betätigungselements
- Knebel
- Position des Anschlusses für Hauptstromkreis
- vorne
- Gerätebauart
- Einbaugerät Festeinbautechnik
- Hersteller
- ABB Sace
- Hutschienenmontage optional
- ja
- Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
- 250 bis 2500 A
- Einstellbereich des unverzögerten Kurzschlussauslösers
- 250 bis 2500 A
- Polzahl
- 3
- Motorantrieb integriert
- nein
- Motorantrieb optional
- ja
- Überlastauslöser Stromeinstellung
- 100 bis 250 A
- Integrierter Erdschlussschutz
- nein
- Komplettgerät mit Schutzeinheit
- ja
- Schutzart (IP)
- IP20
- Anzahl der Hilfskontakte als Schließer
- 0
- Mit integriertem Unterspannungsauslöser
- nein
- Bemessungsdauerstrom Iu
- 250 A
- Geeignet für Hutschienenmontage
- nein
- Anzahl der Hilfskontakte als Öffner
- 0
