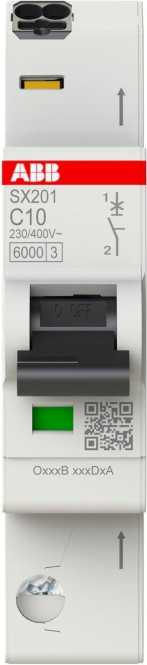

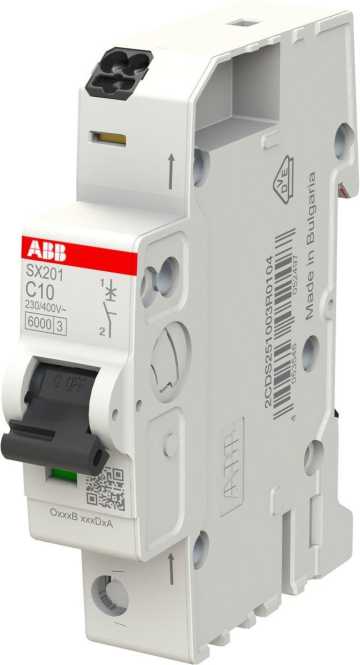

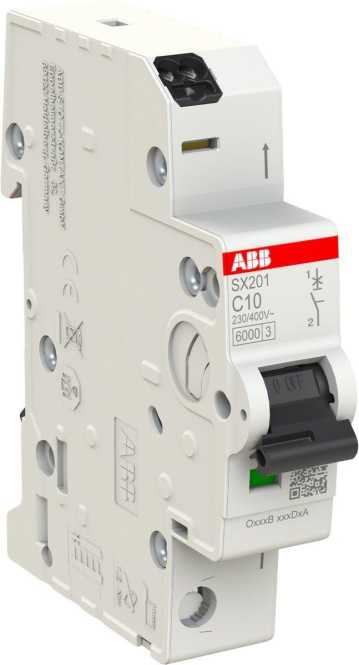

Die Sicherungsautomaten der Baureihe SX 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie erfüllen die Bauvorschriften IEC/EN 60898-1. Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen
| Produktmerkmale | |
|---|---|
| Hersteller Artikelnummer | 2CDS251003R0104 |
| Type | SX201-C10 |
| Hersteller EAN | 4053546052497 |
| Ursprungsland | BG |
| Zolltarifnummer | 85362010 |
| Überspannungskategorie | 3 |
| Anzahl der abgesicherten Pole | 1 |
| Einbautiefe | 69 mm |
| Polzahl (gesamt) | 1 |
| Frequenz | 50 bis 60 Hz |
| Spannungsart | AC |
| Schutzart (IP) | IP20 |
| Energiebegrenzungsklasse | 3 |
| Umgebungstemperatur während des Betriebs | -25 bis 55 °C |
| Zusatzeinrichtungen möglich | nein |
| Breite in Teilungseinheiten | 1 |
| Verschmutzungsgrad | 2 |
| Auslösecharakteristik | C |
| Explosionsgeschützt | nein |
| Bemessungsspannung | 230 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Mitschaltender Neutralleiter | nein |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 Kilo-Ampere |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 Kilo-Ampere |
| Bemessungsstrom | 10 A |
- Umgebungstemperatur während des Betriebs
- -25 bis 55 °C
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
- 6 Kilo-Ampere
- Zusatzeinrichtungen möglich
- nein
- Bemessungsisolationsspannung Ui
- 440 V
- Mitschaltender Neutralleiter
- nein
- Einbautiefe
- 69 mm
- Anzahl der abgesicherten Pole
- 1
- Auslösecharakteristik
- C
- Frequenz
- 50 bis 60 Hz
- Schutzart (IP)
- IP20
- Hersteller
- ABB
- Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
- 6 Kilo-Ampere
- Bemessungsstrom
- 10 A
- Energiebegrenzungsklasse
- 3
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Polzahl (gesamt)
- 1
- Breite in Teilungseinheiten
- 1
- Verschmutzungsgrad
- 2
- Ursprungsland
- BG
- Bemessungsspannung
- 230 V
- Explosionsgeschützt
- nein
- Überspannungskategorie
- 3
- Spannungsart
- AC
