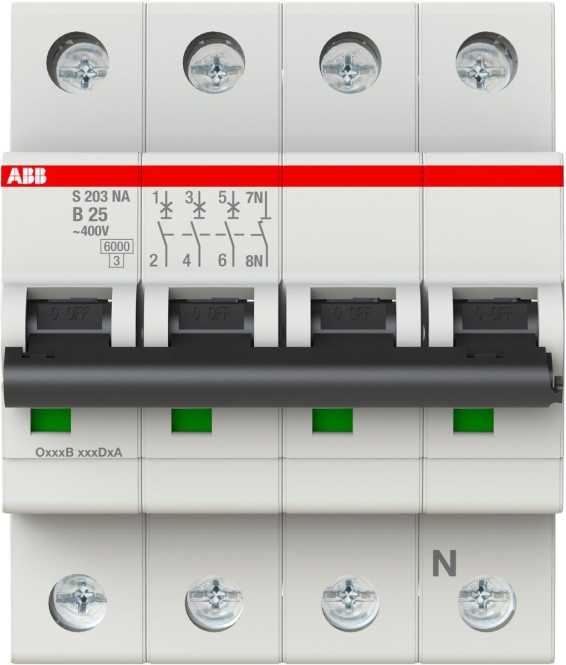

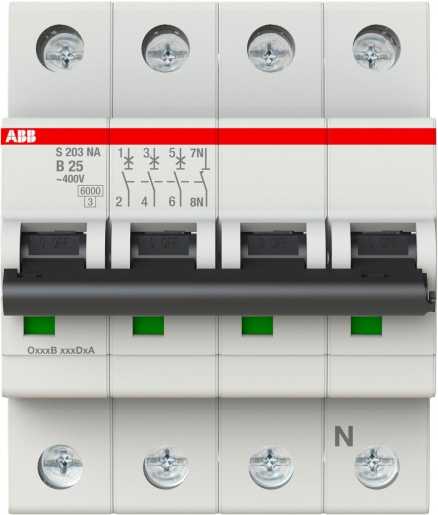

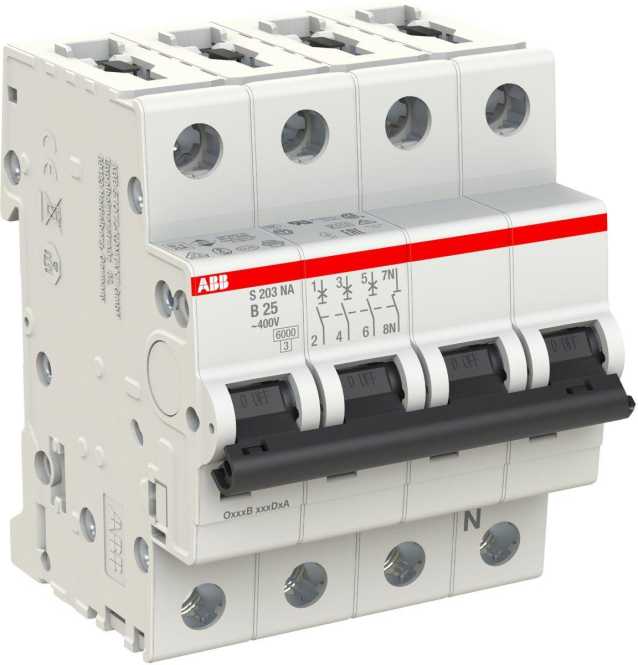

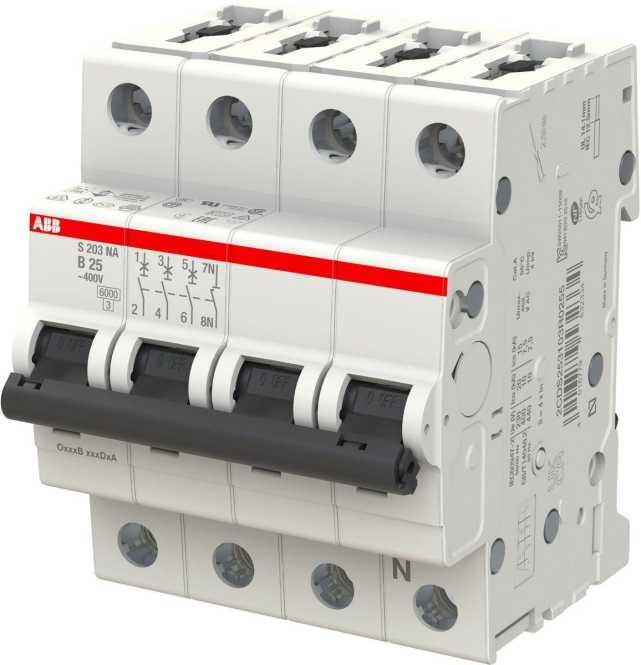

Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
| Produktmerkmale | |
|---|---|
| Type | S 203-B25NA |
| Überverpackung | 24 |
| Hersteller Artikelnummer | 2CDS253103R0255 |
| Hersteller EAN | 4016779532334 |
| Ursprungsland | DE |
| Zolltarifnummer | 85362010 |
| Bemessungsstrom | 25 A |
| Überspannungskategorie | 3 |
| Energiebegrenzungsklasse | 3 |
| Auslösecharakteristik | B |
| Bemessungsspannung | 400 V |
| Einbautiefe | 69 mm |
| Spannungsart | AC |
| Frequenz | 50 bis 60 Hz |
| Breite in Teilungseinheiten | 4 |
| Polzahl (gesamt) | 4 |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 Kilo-Ampere |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 Kilo-Ampere |
| Mitschaltender Neutralleiter | ja |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 Kilo-Ampere |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 Kilo-Ampere |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0 bis 35 mm² |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Umgebungstemperatur während des Betriebs | -25 bis 55 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 bis 25 mm² |
| Bemessungsisolationsspannung Ui | 440 V |
| Unterputzmontage | nein |
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Überspannungskategorie
- 3
- Energiebegrenzungsklasse
- 3
- Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
- 6 Kilo-Ampere
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
- 20 Kilo-Ampere
- Bemessungsstrom
- 25 A
- Mitschaltender Neutralleiter
- ja
- Hersteller
- ABB
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
- 6 Kilo-Ampere
- Unterputzmontage
- nein
- Spannungsart
- AC
- Verschmutzungsgrad
- 3
- Frequenz
- 50 bis 60 Hz
- Bemessungsspannung
- 400 V
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
- 10 Kilo-Ampere
- Anzahl der abgesicherten Pole
- 3
- Umgebungstemperatur während des Betriebs
- -25 bis 55 °C
- Ursprungsland
- DE
- Breite in Teilungseinheiten
- 4
- Zusatzeinrichtungen möglich
- ja
- Polzahl (gesamt)
- 4
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 0 bis 25 mm²
- Auslösecharakteristik
- B
- Schutzart (IP)
- IP20
- Bemessungsisolationsspannung Ui
- 440 V
- Einbautiefe
- 69 mm
- Anschließbarer Leiterquerschnitt eindrähtig
- 0 bis 35 mm²
