Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
| Produktmerkmale | |
|---|---|
| Überverpackung | 54 |

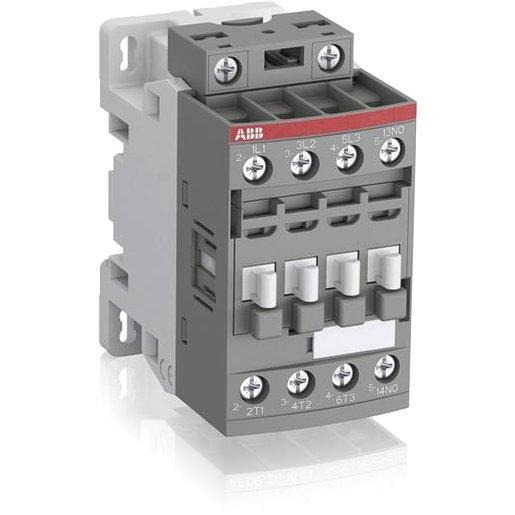

| Type | AF16Z-30-10-21 |
| Hersteller Artikelnummer | 1SBL176001R2110 |
| Hersteller EAN | 3471523113817 |
| Ursprungsland | FR |
| Zolltarifnummer | 85364900 |
| Bemessungssteuerspeisespannung bei AC 50 Hz | 24 bis 60 V |
| Bemessungssteuerspeisespannung bei AC 60 Hz | 24 bis 60 V |
| Bemessungssteuerspeisespannung bei DC | 20 bis 60 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Geeignet für Reiheneinbau | nein |
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 30 A
- Ursprungsland
- FR
- Geeignet für Reiheneinbau
- nein
- Bemessungssteuerspeisespannung bei AC 50 Hz
- 24 bis 60 V
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Hilfskontakte als Schließer
- 1
- Bemessungssteuerspeisespannung bei AC 60 Hz
- 24 bis 60 V
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 18 A
- Anzahl der Hilfskontakte als Öffner
- 0
- Anzahl der Schließer als Hauptkontakte
- 3
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 7,5 kW
- Anzahl der Öffner als Hauptkontakte
- 0
- Spannungsart zur Betätigung
- AC/DC
- Hersteller
- ABB
- Bemessungssteuerspeisespannung bei DC
- 20 bis 60 V
