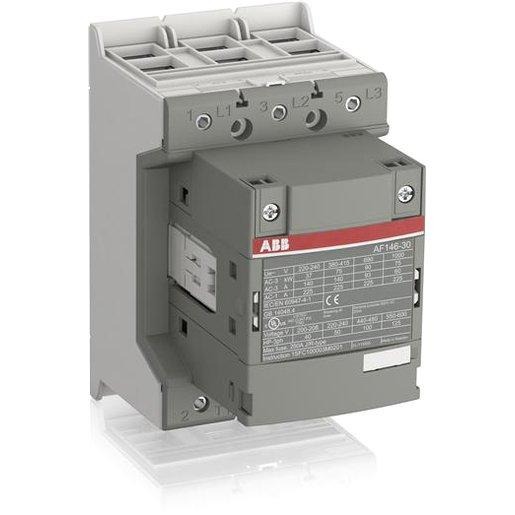

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
| Produktmerkmale | |
|---|---|
| Hersteller Artikelnummer | 1SFL427001R1300 |
| Type | 1SFL427001R1300 |
| Hersteller EAN | 7320500476406 |
| Ursprungsland | SE |
| Zolltarifnummer | 85364900 |
| Geeignet für Reiheneinbau | nein |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Bemessungssteuerspeisespannung bei DC | 100 bis 250 V |
| Bemessungssteuerspeisespannung bei AC 60 Hz | 100 bis 250 V |
| Bemessungssteuerspeisespannung bei AC 50 Hz | 100 bis 250 V |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 55 kW |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 116 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 145 A |
| Bemessungsbetriebsleistung NEMA | 29,8 kW |
- Bemessungssteuerspeisespannung bei DC
- 100 bis 250 V
- Bemessungssteuerspeisespannung bei AC 60 Hz
- 100 bis 250 V
- Anzahl der Schließer als Hauptkontakte
- 3
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 55 kW
- Anzahl der Hilfskontakte als Schließer
- 0
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Hersteller
- ABB
- Anzahl der Hilfskontakte als Öffner
- 0
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 145 A
- Spannungsart zur Betätigung
- AC/DC
- Ursprungsland
- SE
- Bemessungsbetriebsleistung NEMA
- 29,8 kW
- Anzahl der Öffner als Hauptkontakte
- 0
- Bemessungssteuerspeisespannung bei AC 50 Hz
- 100 bis 250 V
- Geeignet für Reiheneinbau
- nein
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 116 A
