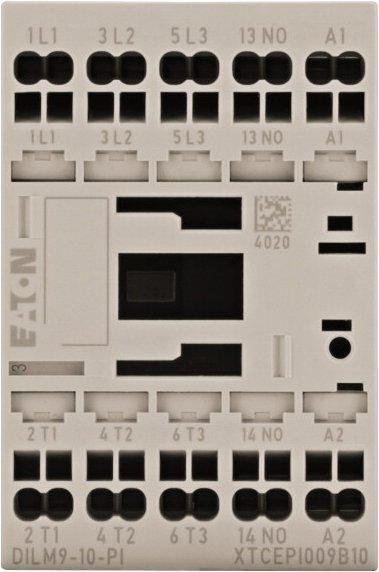

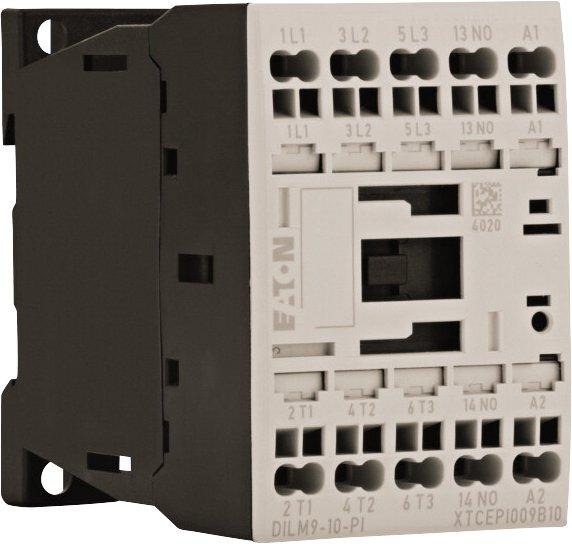

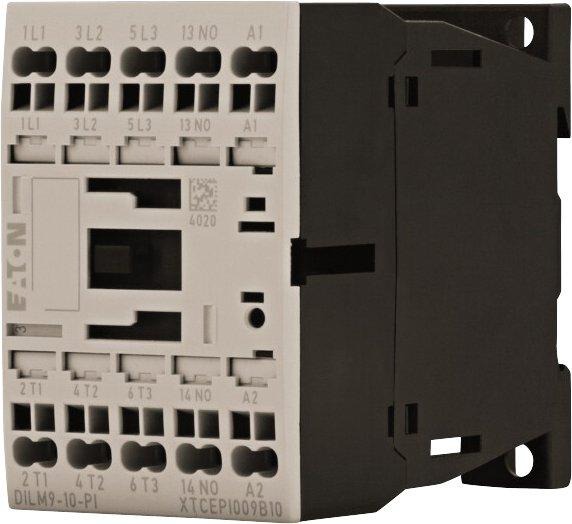

Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, kombinierbar mit Hilfsschalter: DILM12-XHI…-PI, DILM32-XHI…-PI, DILA-XHI(V)…-PI, Kontaktbestückung S = Schließer: 1 S, Schaltglieder nach EN 50012., Stromart AC/DC: Gleichstrombetätigung.
| Produktmerkmale | |
|---|---|
| Hersteller Artikelnummer | 199233 |
| Type | DILM9-10(24VDC)-PI |
| Hersteller EAN | 4015081973170 |
| Ursprungsland | RO |
| Zolltarifnummer | 85364900 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Spannungsart zur Betätigung | DC |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 2,5 kW |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6 A |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungssteuerspeisespannung bei DC | 24 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
- Hersteller
- Eaton
- Anschlussart Hauptstromkreis
- Federzuganschluss
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 22 A
- Anzahl der Öffner als Hauptkontakte
- 0
- Bemessungssteuerspeisespannung bei DC
- 24 V
- Spannungsart zur Betätigung
- DC
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 9 A
- Geeignet für Reiheneinbau
- nein
- Anzahl der Hilfskontakte als Schließer
- 1
- Ursprungsland
- RO
- Bemessungsbetriebsleistung Ie bei AC-4, 400 V
- 2,5 kW
- Anzahl der Schließer als Hauptkontakte
- 3
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 4 kW
- Anzahl der Hilfskontakte als Öffner
- 1
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 6 A
