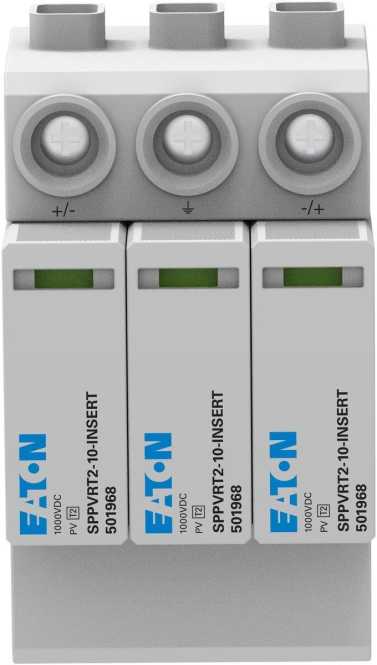

Ist ein PV-Überspannungsschutzgerät der Klasse 2, das speziell für den Schutz von Photovoltaikanlagen entwickelt wurde. Es bietet eine maximale Nennspannung von 1000 V DC und einen Schutzpegel von 3,9 kV. Mit einer Entladungsstoßstromkapazität von bis zu 40 kA und einem Kurzschlussausschaltvermögen von 9 kA gewährleistet es zuverlässigen Schutz vor Überspannungen. Das Gerät ist für die Montage auf einer 35 mm DIN-Schiene ausgelegt und verfügt über einen Fernmeldekontakt zur Signalisierung. Es hat die Schutzart IP20 und unterstützt flexible Leiterquerschnitte bis zu 25 mm² sowie eindrähtige Leiterquerschnitte bis zu 35 mm².
Produktmerkmale
Type
SPPVRT2-10-2+PE-AX
Hersteller Artikelnummer
EP-501967
Hersteller EAN
9010653062882
Ursprungsland
CN
Zolltarifnummer
85363090
Max. PV-Spannung
1000 V
Montageart
Hutschiene TH35
Höchste Dauerspannung DC
1000 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35 mm²
Max. Ableitstoßstrom (8/20)
40 Kilo-Ampere
Schutzpegel
3,9 kV
Max. Leiterquerschnitt flexibel (feindrähtig)
25 mm²
Signalisierung am Gerät
optisch
Netzform
DC
Kurzschlussfestigkeit (Isccr)
9 Kilo-Ampere
Schutzart (IP)
IP20
Nennableitstoßstrom (8/20)
20 Kilo-Ampere
Mit Fernmeldekontakt
ja
Netzform DC
ja
Nennspannung DC
1000 V
Anzahl der Leiter (ohne Erde)
2
Baugröße
3 TE
Prüfklasse Typ 2
ja
Nennableitstoßstrom (8/20)
20 Kilo-Ampere
Schutzpegel
3,9 kV
Netzform DC
ja
Kurzschlussfestigkeit (Isccr)
9 Kilo-Ampere
Höchste Dauerspannung DC
1000 V
Netzform
DC
Nennspannung DC
1000 V
Max. Leiterquerschnitt flexibel (feindrähtig)
25 mm²
Montageart
Hutschiene TH35
Anzahl der Leiter (ohne Erde)
2
Prüfklasse Typ 2
ja
Signalisierung am Gerät
optisch
Max. Ableitstoßstrom (8/20)
40 Kilo-Ampere
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35 mm²
Hersteller
Eaton
Mit Fernmeldekontakt
ja
Schutzart (IP)
IP20
Baugröße
3 TE
Ursprungsland
CN
Max. PV-Spannung
1000 V
