Die Schützreihe bis 170 A zeichnet sich durch ihre kompakten Abmessungen aus. So haben alle AC-betätigten und DC-betätigten Geräte die gleichen Abmessungen: identisches Zubehör für AC- und DC-betätigte Geräte vereinfacht die Projektierung Alle Leistungsschütze mit DC-Ansteuerung ab DIL M17 verfügen über einen elektronisch gesteuerten Antrieb: deutlich geringere Abwärme durch reduzierte Halteleistung kleine Steuertrafos durch kleine Anzugsleistung direkte Ansteuerung aus der SPS ohne Koppelschütze bis 38 A, mit integriertem Hilfsschalter
Produktmerkmale
Hersteller Artikelnummer
112428
Type

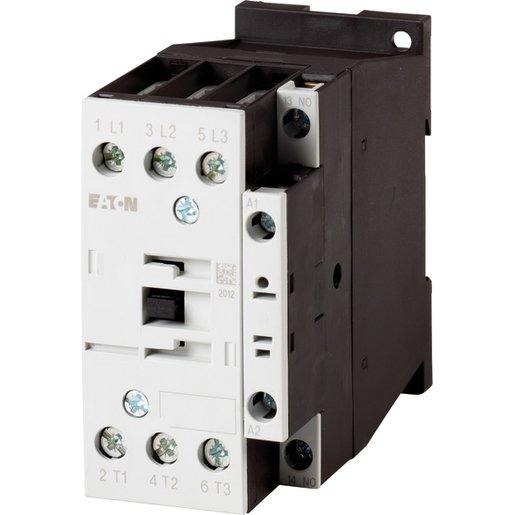

DILM38-10(230V50HZ,2
Hersteller EAN
4015081119868
Zolltarifnummer
85364900
Ursprungsland
RO
Geeignet für Reiheneinbau
nein
Anzahl der Schließer als Hauptkontakte
3
Bemessungsbetriebsleistung bei AC-3, 400 V
18,5 kW
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Hilfskontakte als Schließer
1
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungssteuerspeisespannung bei DC
0 V
Bemessungssteuerspeisespannung bei AC 60 Hz
240 V
Bemessungssteuerspeisespannung bei AC 50 Hz
230 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
38 A
Anzahl der Hilfskontakte als Öffner
0
Spannungsart zur Betätigung
AC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
15 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V
7 kW
Bemessungsbetriebsleistung NEMA
14,9 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
18,5 kW
Anschlussart Hauptstromkreis
Schraubanschluss
Spannungsart zur Betätigung
AC
Anzahl der Hilfskontakte als Öffner
0
Ursprungsland
RO
Geeignet für Reiheneinbau
nein
Bemessungssteuerspeisespannung bei DC
0 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
38 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
45 A
Hersteller
Eaton
Bemessungsbetriebsleistung NEMA
14,9 kW
Anzahl der Öffner als Hauptkontakte
0
Bemessungsbetriebsleistung Ie bei AC-4, 400 V
7 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
15 A
Anzahl der Schließer als Hauptkontakte
3
Anzahl der Hilfskontakte als Schließer
1
Bemessungssteuerspeisespannung bei AC 60 Hz
240 V
Bemessungssteuerspeisespannung bei AC 50 Hz
230 V
